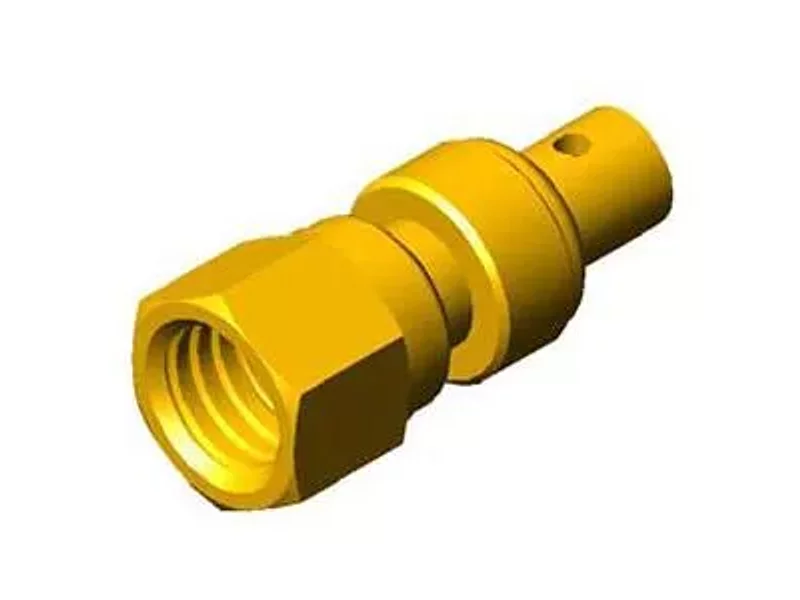

Розетка кабельная прямая серии SMC для полужесткого кабеля

Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Серия SMС это миниатюрные коаксиальные соединители, разработанные согласно стандартов MIL-C-39012, IEC 60169-10, CECC 22140, и VG 95286. Соединители имеют небольшой размер, вес, надежное и легкое соединение, прекрасные технические характеристики.

Общие технические характеристики

Волновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 10 ГГц
KCBH: ≤1.25
Температурный диапазон: -65 ~ +165 °C
Сопротивление изоляции: ≥1000 МОм
Номинальное напряжение: 250 В (среднеквадратичное значение)
Напряжение пробоя диэлектрика: 750 В (среднеквадратичное значение)
Долговечность: 500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель или золото

SMC-KB2 (артикул 162A-7661) розетка кабельная прямая, применяемый кабель 0.86 (UT-086, RG-405, 670-086)
