Каталог коаксиальных кабелей ООО «Амитрон Электроникс»
Серия N это очень популярные соединители средней мощности с резьбовым соединением, разработанные и изготовленные согласно стандартов MIL-STD-348А-304, IEC 60169-16, и CECC22210. Соединители обладают высокими вибрационными характеристиками, отличными электрическими и частотными характеристиками (до 18 ГГц).
Общие технические характеристики
Волновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 11 ГГц
KCBH: ≤1.30
Температурный диапазон: -65 ~ +165 °C
Сопротивление изоляции: ≥5000 МОм
Напряжение пробоя диэлектрика: 1500 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤0.2 мОм
Сопротивление внешнего контакта: ≤1 мОм
Долговечность: 500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото/Никель
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза или фосфорная бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал прокладки: Силиконовая резина
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель

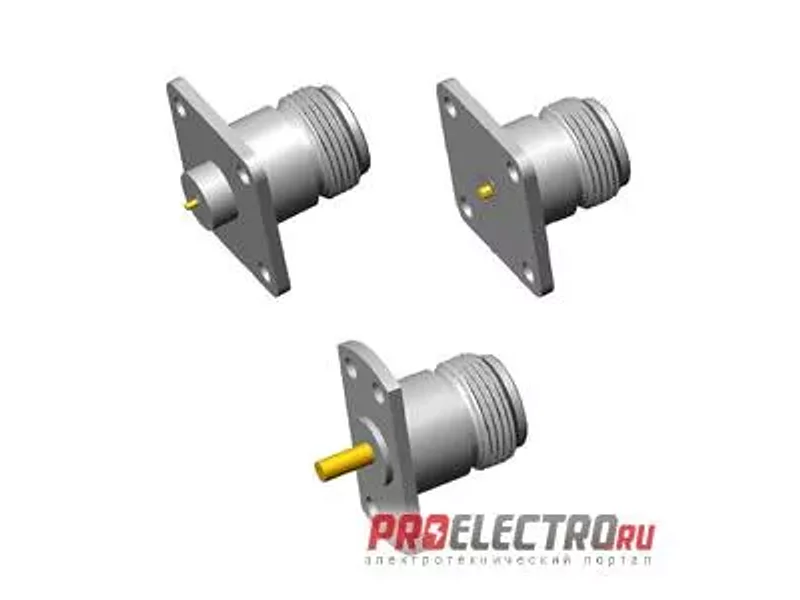

N-KFD5 (артикул 272B-0006) розетка приборная фланцевая, монтажное отверстие H82
N-KFD7 (артикул 272B-0007) розетка приборная фланцевая, монтажное отверстие H86
N-KFD8 (артикул 272B-0008) розетка приборная фланцевая, монтажное отверстие H90
