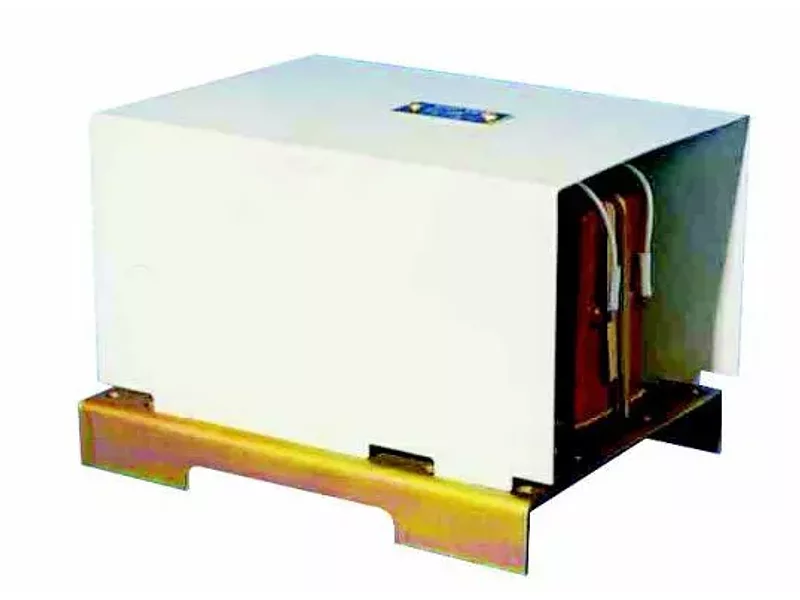

Блоки конденсаторов серии БК-400

ОБЛАСТЬ ПРИМЕНЕНИЯ:
аппаратура релейной защиты, системы автоматики и управления электротехнических устройств.

НАЗНАЧЕНИЕ:
в сочетании с зарядными устройствами, обеспечивающими номинальное напряжение заряда до 400 В, блоки представляют из себя кратковременные источники энергии и обеспечивают диодное и контактное разделение конденсаторов.

ИСПОЛНЕНИЯ:
БК-400 выпускаются трех модификаций:

БК-401; БК-402; БК-403, в зависимости от необходимой потребляемой мощности.

ПРЕИМУЩЕСТВА:

высокая надежность в промышленной эксплуатации: не менее 25000 ч; предусмотрена устойчивость к коррозии металла, из которого изготовлены блоки; срок службы: не менее 12 лет; блоки позволяют использовать как диодное, так и контактное разделение конденсаторов; блок пригоден для переднего и заднего присоединения внешних проводников и крепления к панели толщиной не более 5 мм.

Основные технические характеристики:

Номинальная емкость блоков, мкФ БК-401 40

-БК-402 80
-БК-403 200

Номинальное напряжение на емкости, В 400 Сопротивление изоляции, Мом, не менее 50 Цепь разделительных диодов блоков выдерживает:

- в процессе разряда конденсаторов прямой ток, А, не более 10
-длительно обратное напряжение, В 500

Масса блоков, кг

-БК-401 3,0
-БК-402 3,5
-БК-403 8,0

Габариты, мм

-БК-401 185х146х136
-БК-402 185х146х136
-БК-403 282х146х136

Условия эксплуатации
Климатическое исполнение блоков серии БК-400 УХЛ, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от -20оС до +40оС.
Степень защиты оболочки и выводов - IPOO по ГОСТ 14255-69.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
Блоки устанавливаются на заземленных металлических конструкциях.

Безопасность
По способу защиты от поражения электрическим током блок соответствует классу 0 по ГОСТ 12.2.007.0.

Гарантии
Гарантийный срок 2,5 года с момента изготовления
