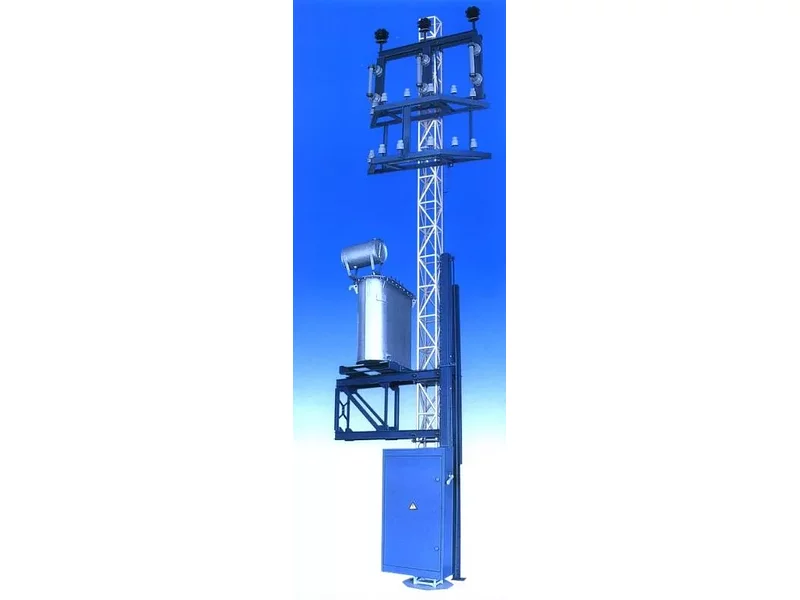

Комплектные трансформаторные подстанции серии МТП (мачтовые) мощностью от 25 кВА до 250 кВА
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Мачтовые трансформаторные подстанции (далее – МТП) служат для ввода электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования, распределения ее по трехфазной четырехпроводной и пятипроводной сети с глухозаземленной нейтралью при напряжении 0,4/0,23 кВ в сельских электрических сетях.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
МТП классифицируются в зависимости от мощности устанавливаемого силового трансформатора, наличия устройства включения уличного освещения, аппаратов защиты (автоматические выключатели).
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Мачтовые трансформаторные подстанции (далее – МТП) служат для ввода электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования, распределения ее по трехфазной четырехпроводной и пятипроводной сети с глухозаземленной нейтралью при напряжении 0,4/0,23 кВ в сельских электрических сетях.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Номинальное значение климатических факторов – по ГОСТ 15150-69.
Высота над уровнем моря – не более 2000 м.
Степень загрязненности атмосферы I…III.
Группа условий эксплуатации в части воздействия механических факторов внешней среды – М3 по ГОСТ 17516.1-90.
Шкафы распределительных устройств низкого напряжения (РУНН) используются в электрических сетях с системой заземления по ГОСТ 30331.2-95 (МЭК 364-3-93) TN-S-С и TN-С (нулевой рабочий и нулевой защитный проводники объединены).
Требования безопасности – по ГОСТ 12.2.007.4-75.
Требования пожарной безопасности – по ГОСТ 12.1.004-91.
МТП классифицируются в зависимости от мощности устанавливаемого силового трансформатора, наличия устройства включения уличного освещения, аппаратов защиты (автоматические выключатели).
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Мощность силового трансформатора, кВА 25, 40, 63, 100, 160, 250 Номинальное напряжение на стороне высокого напряжения (ВН), кВ 6, 10 Наибольшее рабочее напряжение на стороне ВН, кВ 7, 2, 12 Номинальное напряжение на стороне низкого напряжения (НН), кВ 0,4 Ток термической стойкости в течение 1с на стороне ВН, кА 6,3 Ток электродинамической стойкости на стороне ВН, кА 16 Ток термической стойкости в течение 1 с на стороне НН, кА 8 Число отходящих силовых линий:
для 25, 40, 63, 100, 160 кВА 3
для 250 кВА 4
- Номинальный ток линии уличного освещения, А 20 Степень защиты РУНН, обеспечиваемая оболочкой, по ГОСТ14254-96 IР43
Номинальный режим продолжительный Срок службы, лет 15 Масса (без трансформатора), кг:
(25, 40 кВА) 200
(63, 100, 160 кВА) 210
(250 кВА) 225
