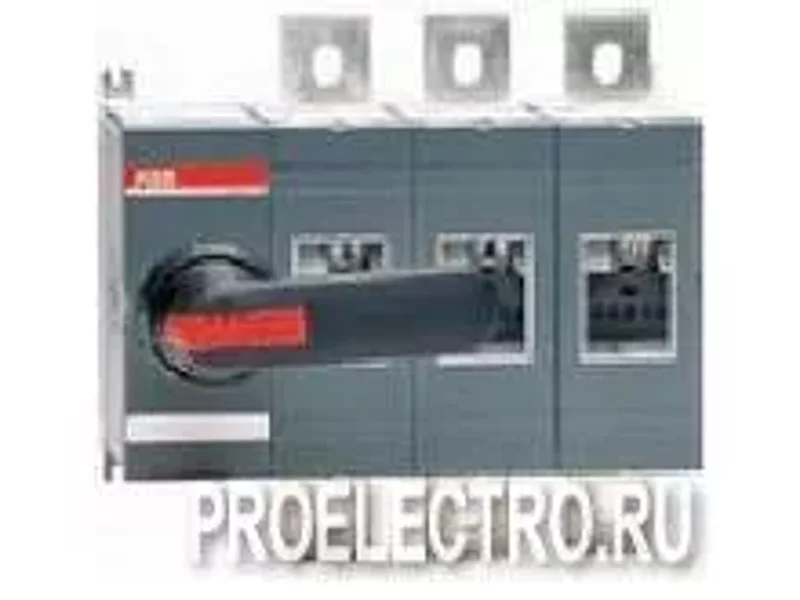

Реверсивный рубильник OT630E04C 630А 4 п (без ручки) | SGC1SCA022785R4350 | ABB

Реверсивные рубильники OT160Е/OTМ160Е - OT630Е/OTМ630Е | ABB, Швейцария |
Специализированные выключатели нагрузки серии OT и OETL компании ABB для бесперебойной подачи питания.
Гарантированная бесперебойная подача питания, начиная от компьютеров и до заводских технологических линий, приобретает все большее значение в деле оптимизации себестоимости продукции. Данная задача решается с помощью реверсивных рубильников ABB с дистанционным или ручным управлением и байпасных рубильников ABB - переключателей без разрыва тока.
В ассортимент рубильников серии OT и OETL компании ABB входят выключатели с взаимной механической блокировкой, с электрическими показателями, которые позволяют производить переключение под нагрузкой с одного источника питания на другой.
Реверсивные рубильники предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II)
Электрические характеристики реверсивных рубильников АББ позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей (АС-23А). Переключение может осуществляться вручную или автоматически при помощи моторного привода.
В автоматических системах ввода резерва нагрузка автоматически перебрасывается на резервную сеть при помощи логической схемы или реле, управляющей рубильником.
Рубильники ABB имеют автоматическую систему быстрого включения/отключения, которая гарантирует четкое открытие и закрытие контактов без вмешательства оператора.
Новые рубильники ОТ могут быть установлены в любом положении горизонтально или вертикально.
Дополнительные контакты легко устанавливаются сбоку рубильника прищелкиванием.
Соединительные шины позволяют осуществить простое и быстрое подключение кабелей.
Общие технические характеристики:
Тип выключателя нагрузки: OT160Е/OTМ160Е, OT200Е/OTМ200Е, OT250Е/OTМ250Е, OT315Е/OTМ315Е, OT400Е/OTМ400Е, OT630Е/OTМ630Е
Номинальное напряжение изоляции и номимнальное рабочее напряжение AC20/DC20 (степ. загрязн. окр. среды 3): 1000В
Диэлектрическая прочность, 50 Гц мин.: 10кВ
Номинальное импульсное выдерживаемое напряжение: 12кВ
Условный тепловой ток и номинальный рабочий ток AC20/DC20 (при температуре 40C) на открытом воздухе/в корпусе, А: 160, 200, 250, 315, 400, 630 соответственно типу выключателя
Номинальный рабочий ток, AC-23A до 415В, А: 160, 200, 250, 315, 400, 630 соответственно типу выключателя
Номинальная рабочая мощность, AC-23A при 230В, кВт: 45, 55, 75, 90, 132, 200 соответственно типу выключателя
Номинальная отключающая способность, AC-23A до 415 В, А: 1280, 1600, 2000, 2520, 3200, 5040 соответственно типу выключателя
Номинальное кратковременно допустимый ток КЗ, 690В 0,15с: 15, 15, 15, 31, 31, 38 соответственно типу выключателя
Механическая прочность (делить на 4 для рабочих циклов): 16000 (для OT630Е/OTМ630Е - 10000)
Температура эксплуатации, С: -40...+60
