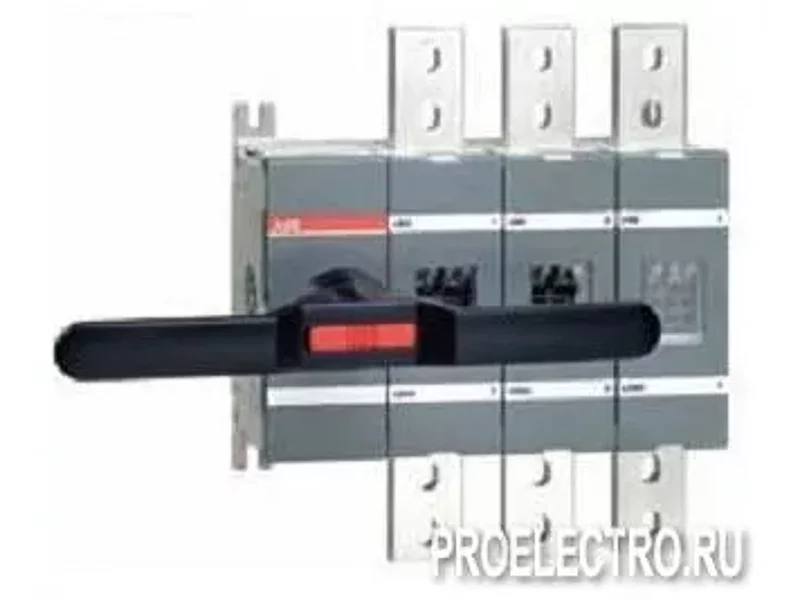

Реверсивный рубильник OTM1000E4CM230C 4п с моторным приводом | 1SCA112703R1001

Реверсивные рубильники OT800Е/OTМ800Е - OT2500Е/OTМ2500Е | ABB, Швейцария |
Специализированные выключатели нагрузки серии OT и OETL компании ABB для бесперебойной подачи питания.
Гарантированная бесперебойная подача питания, начиная от компьютеров и до заводских технологических линий, приобретает все большее значение в деле оптимизации себестоимости продукции. Данная задача решается с помощью реверсивных рубильников ABB с дистанционным или ручным управлением и байпасных рубильников ABB - переключателей без разрыва тока.
В ассортимент рубильников серии OT и OETL компании ABB входят выключатели с взаимной механической блокировкой, с электрическими показателями, которые позволяют производить переключение под нагрузкой с одного источника питания на другой.
Реверсивные рубильники предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II)
Электрические характеристики реверсивных рубильников АББ позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей (АС-23А). Переключение может осуществляться вручную или автоматически при помощи моторного привода.
В автоматических системах ввода резерва нагрузка автоматически перебрасывается на резервную сеть при помощи логической схемы или реле, управляющей рубильником.
Рубильники ABB имеют автоматическую систему быстрого включения/отключения, которая гарантирует четкое открытие и закрытие контактов без вмешательства оператора.
Новые рубильники ОТ могут быть установлены в любом положении горизонтально или вертикально.
Дополнительные контакты легко устанавливаются сбоку рубильника прищелкиванием.
Соединительные шины позволяют осуществить простое и быстрое подключение кабелей.
Общие технические характеристики:
Тип выключателя нагрузки: OT800Е/OTМ800Е, OT1000Е/OTМ1000Е, OT1250Е/OTМ1250Е, OT1600Е/OTМ1600Е, OT2000Е/OTМ2000Е, OT2500Е/OTМ2500Е
Номинальное напряжение изоляции и номимнальное рабочее напряжение AC20/DC20 (степ. загрязн. окр. среды 3): 1000В
Диэлектрическая прочность, 50 Гц мин.: 10кВ
Номинальное импульсное выдерживаемое напряжение: 12кВ
Условный тепловой ток и номинальный рабочий ток AC20/DC20 (при температуре 40C) на открытом воздухе/в корпусе, А: 800 1000 1250 1600 2000/- 2500/- соответственно типу выключателя
Номинальный рабочий ток, AC-23A до 415В, А:
OT800Е/OTМ800Е, OT1000Е/OTМ1000Е: 800А
OT1250Е/OTМ1250Е, OT1600Е/OTМ1600Е: 1000А
Номинальная рабочая мощность, AC-23A при 690В, кВт: 800 кроме OT2000Е/OTМ2000Е, OT2500Е/OTМ2500Е
Номинальная отключающая способность, AC-23A до 415 В, А:
OT800Е/OTМ800Е: 6400
OT1000Е/OTМ1000Е: 8000
OT1250Е/OTМ1250Е, OT1600Е/OTМ1600Е: 10000
Номинальное кратковременно допустимый ток КЗ, 690В 0.25с:
OT800Е/OTМ800Е: 36
OT1000Е/OTМ1000Е, OT1250Е/OTМ1250Е, OT1600Е/OTМ1600Е: 50
Механическая прочность (делить на 4 для рабочих циклов): 6000 (для OT800Е/OTМ800Е - 10000)
Температура эксплуатации, С: -40...+60
