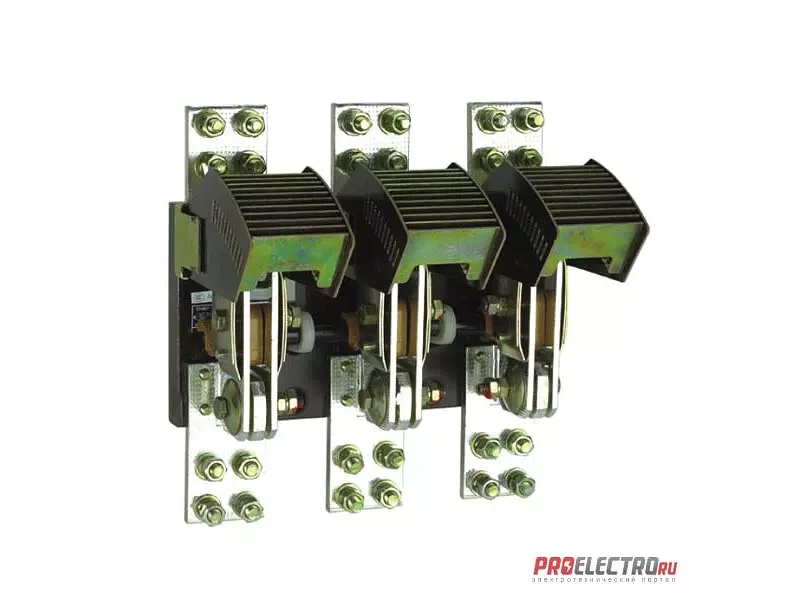

Рубильник CHINT серии HD и HS

Рубильник серии HD и HS 1 Область применения Рубильники  с открытыми ножевыми контактами серий
HD,  и рубильники без разрыва  цепи с ножевыми
контактами серии HS (далее – рубильник) применяют
в комплектных распределительных устройствах на
номинальное напряжение до 380 В переменного тока
частотой 50 Гц или на постоянных токах до 3000 А
напряжением  до 220 В для нечастых  коммутаций
вручную цепей переменного и постоянного тока  или в
качестве разъединителей, при этом:
1.1 Рубильник  с центральной грибовидной приводной
рукояткой применяют, в основном, в силовых
подстанциях для разъединения; они не
предназначены для отключения цепи под током.
1.2 Рубильник с боковой грибовидной приводной
рукояткой применяют в силовых шкафах.
1.3 Рубильник с центральным фронтальным
рычажным приводным механизмом обычно применяют
в распределительных шкафах, управляемых спереди
и обслуживаемых  сзади. Приводной механизм
крепится в передней части шкафа.
1.4 Рубильник с боковым фронтальным рычажным
приводным механизмом, как правило, применяют в
распределительных шкафах, управляемых и
обслуживаемых спереди. Приво ной механизм может
быть закреплен с обеих сторон шкафа.
1.5 Рубильник с ножевыми контактами, снабженный
дугогасительной камерой, может  отключать токовые
нагрузки. Рубильники с ножевыми контактами других
серий могут быть  использованы только в качестве
разъединителей. Данные изделия соответствуют
стандарту GB 14048.3/ МЭК 60947-3.
