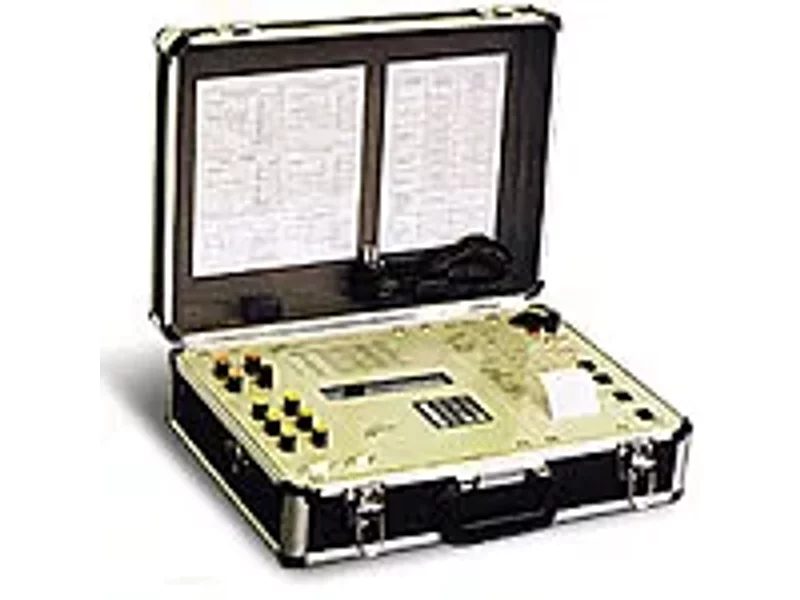

Эталонный электронный трехфазный счетчик портативный многофункциональный ЦЭ6815

ЦЭ6815
ТУ 4381-022-46146329-98
Прибор класса точности 0,1 для поверки и регулировки индукционных и электронных электросчетчиков.
Обеспечивает контроль параметров измерительной сети.
Снабжен устройством для распечатки протоколов поверки, интерфейсом для передачи данных на ПЭВМ.
Используется в лабораторных условиях и по месту установки электросчетчиков.
Питание от сети и встроенных батарей.

Нормативно-правовое обеспечение:

Соответствие ГОСТ 22261 Сертифицированы в России и СНГ

Технические характеристики:
ЦЭ6815 0101Т
ЦЭ6815 0101

Основная погрешность при измерении, %:

— активной мощности (энергии)* от 0,1
— реактивной мощности (энергии)* от 0,2
— полной мощности от 0,2
— напряжения от 0,1
— силы тока от 0,1

Основная погрешность измерени углов сдвига фаз, ° ±1 Основная погрешность измерения частоты входных сигналов, Гц ±0,05 Диапазон входных напряжений, В от 30 до 300 Диапазон входных токов, А от 0,01 до 10 Диапазон измерения углов сдвига фаз, ° от -180 до 180 Диапазон частоты входных сигналов, Гц от 47,5 до 63 Гц Потребляемая от сети питания мощность*, В*А см. модификация счетчиков Вид сети питания однофазная 220В, 50(60) Гц или аккумулятор Диапазон рабочих температур, °С от 0 до 50 Габаритные размеры, мм 470 x 365 x 165 Масса, кг 15

* - в зависимости от вариантов исполнения, см. модификация счетчика

Технические характеристики:
ЦЭ6815 0105Т
ЦЭ6815 0105

Основная погрешность при измерении, %:

— активной мощности (энергии)* от 0,1
— реактивной мощности (энергии)* от 0,2
— полной мощности от 0,2
— напряжения от 0,5
— силы тока от 0,5

Основная погрешность измерения углов сдвига фаз, ° ±1 Основная погрешность измерения частоты входных сигналов, Гц ±0,05 Диапазон входных напряжений, В от 30 до 300 Диапазон входных токов, А от 0,01 до 10 Диапазон измерения углов сдвига фаз, ° от -180 до 180 Диапазон частоты входных сигналов, Гц от 47,5 до 63 Гц Потребляемая от сети питания мощность*, В*А см.модификаций счетчиков Вид сети питания однофазная 220В, 50(60) Гц или аккумулятор Диапазон рабочих температур, °С от 0 до 50 Габаритные размеры, мм 470 x 365 x 165 Масса, кг 15

* - в зависимости от вариантов исполнения, см.модификаця счетчика

Технические характеристики:
ЦЭ6815 0205Т
ЦЭ6815 0205

Основная погрешность при измерении, %:

— активной мощности (энергии)* от 0,2
— реактивной мощности (энергии)* от 0,3
— полной мощности от 0,3
— напряжения от 0,5
— силы тока от 0,5

Основная погрешность измерения углов сдвига фаз, ° ±1 Основная погрешность измерения частоты входных сигналов, Гц ±0,05 Диапазон входных напряжений, В от 30 до 300 Диапазон входных токов, А от 0,01 до 10 Диапазон измерения углов сдвига фаз, ° от -180 до 180 Диапазон частоты входных сигналов, Гц от 47,5 до 63 Гц Потребляемая от сети питания мощность*, В*А см.модификаций счетчиков Вид сети питания однофазная 220В, 50(60) Гц или аккумулятор Диапазон рабочих температур, °С от 0 до 50 Габаритные размеры, мм 470 x 365 x 165 Масса, кг 15

* - в зависимости от вариантов исполнения, см.модификация счетчика

  Особенности:

Высокая метрологическая стабильность Измерение фазных напряжений и токов Измерение активной, реактивной и полной мощности пофазно и суммарно Измерение углов сдвига фазных напряжений и токов Автоматизированная обработка протоколов поверки на ПЭВМ, что позволяет проводить комплексные поверки и обследование большого количества точек учета Встроенное термопечатающее устройство обеспечивает регистрацию результатов измерения на термочувствительной бумаге (для исполнений счетчиков с суффиксом "Т") Для связи с ПЭВМ счетчик имеет стандартный интерфейс типа ЕIА232 Работы по поверке и калибровке могут выполняться в лабораторных и производственных условиях и на месте установки поверяемых электросчетчиков Счетчик может использоваться автономно и в составе измерительных комплексов

Дополнительные возможности:

Сохранение в энергонезависимой памяти информации о программировании прибора и результатов поверки (до 30 протоколов) Автоматическое и ручное переключение пределов измерения Защита параллельных и последовательных цепей от перегрузок Электрическое питание счетчика осуществляется от сети переменного тока или от встроенной батареи аккумуляторов Счетчик обеспечивает контроль состояния батареи аккумуляторов и ее заряд Количество одновременно поверяемых электросчетчиков с различными постоянными — до 4-х Одновременно поверяются электросчетчики активной и реактивной энергии по единой схеме включения Счетчик выполнен в удобном переносном чемодане

Характеристики надежности:

Межповерочный интервал — 1 год Гарантийный срок эксплуатации — 1,5 года

Примечания:
С 2002 г. счетчик ЦЭ6815 комплектуется приспособлением с фотосчитывающей головкой для ускоренной автоматической поверки индукционных электросчетчиков методом образцового счетчика.
Приспособление крепится на лицевой панели индукционного электросчетчика. Применение фотоголовки позволяет повысить точность и достоверность измерений и снизить трудоемкость поверки индукционных электросчетчиков.

Модификация счетчиков ЦЭ6815 0101Т; ЦЭ6815 0105Т; ЦЭ6815 0205Т:

Наличие встроенного термопечатающего устройства: есть Полная мощность, потребляемая от сети питания переменного тока, В*А,не более 30 Средний ток потребления от источников постоянного тока,А не более:

-при печати встроенным термопечатающим устройством 1,0
-без печати встроенным термопечатающим устройством 0,7

Модификация счетчиков ЦЭ6815-0101; ЦЭ6815- 0105; ЦЭ6815- 0205:

Наличие встроенного термопечатающего устройства: нет Полная мощность, потребляемая от сети питания переменного тока,В*А,не более 25 Средний ток потребления от источников постоянного тока,А не более:

-при печати встроенным термопечатающим устройством -
-без печати встроенным термопечатающим устройством 0,7
