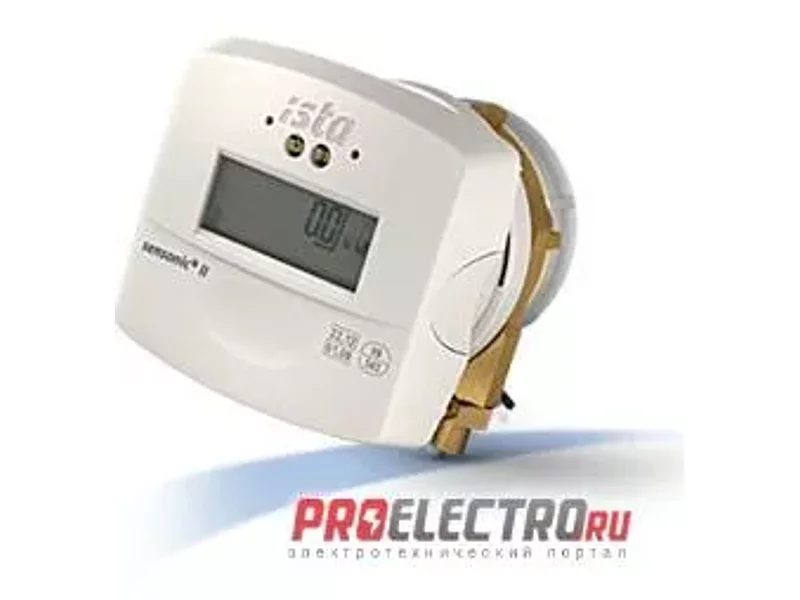

Счетчик состоит из многоструйного крыльчатого расходомера, встроенного в расходомер датчика температуры и электронного вычислителя, объединенных в одном корпусе.
Второй датчик температуры — выносной и подключается к вычислителю с помощью гибкого кабеля длиной до 3 м.
Номинальные расходы теплосчетчика в компактном исполнении — 0,6 / 1,5 / 2,5 м3.
Теплосчетчик выпускается в двух вариантах: для установки в подающий трубопровод или для установки в обратный трубопровод.
Корпус расходомера выполнен из высококачественной латуни, крыльчатка установлена в подшипниках из твердого сплава. Это обеспечивает высокую надежность конструкции и длительный срок службы. Использование многоструйной крыльчатки повышает точность и стабильность измерений расхода теплоносителя во всем рабочем диапазоне. Вращение крыльчатки определяется индукционным безмагнитным датчиком.
Вычислитель имеет автономное питание от встроенной литиевой батареи со сроком службы не менее 10 лет. В верхней части вычислителя установлен дисплей, на который выводятся данные о потребленной энергии, данные о параметрах системы теплоснабжения — текущее и мгновенное значения расходов, температура в подающем и обратном трубопроводах, разность температур, данные о состоянии счетчика, в том числе коды возникавших ошибок с указанием длительности их действия и данные архива за 14 месяцев.
Вычислитель имеет оптические входы, предназначенные для программирования прибора и ввода идентификационных параметров при использовании его в системах дистанционного сбора данных. Для программирования теплосчетчика необходим ручной программатор HPG, поставляемый фирмой ИСТА.
Для применения теплосчетчика в проводной системе дистанционного сбора данных M-Bus выпускается специальная модификация прибора.
Для применения теплосчетчика в радиосистеме сбора данных Симфоник 3, к его оптическим входам подключается адаптер Оптосоник 3. Адаптер радиосчитывания Оптосоник 3 может быть установлен на любой ранее смонтированный теплосчетчик Сенсоник 2 — замена теплосчетчика не требуется. Подобное решение позволяет модернизировать существующие системы учета тепла под радиосбор данных.
Предусмотрено два варианта сбора данных по радиоканалу: ручной сбор данных с помощью комплекта считывания «мобильный миникомпьютер — управляющее устройство». Оптимальное применение такого метода — сбор данных в плоскостных жилых комплексах, занимающих большие площади, с отдельно стоящими объектами — коттеджные поселки, поселки таунхаусов или лейнхаусов, сельские поселения. автоматический сбор данных с помощью установленного на объекте автономного коммутатора с встроенным GSM-модемом. Коммутатор считывает данные с теплосчетчиков по радиоканалу с заданной периодичностью (один раз в 2 недели, один раз в неделю или ежедневно). Прокладка линий связи между приборами и коммутатором не требуется. Оптимальное применение — многоэтажные жилые дома, подходит так же и для компактных плоскостных жилых комплексов.
