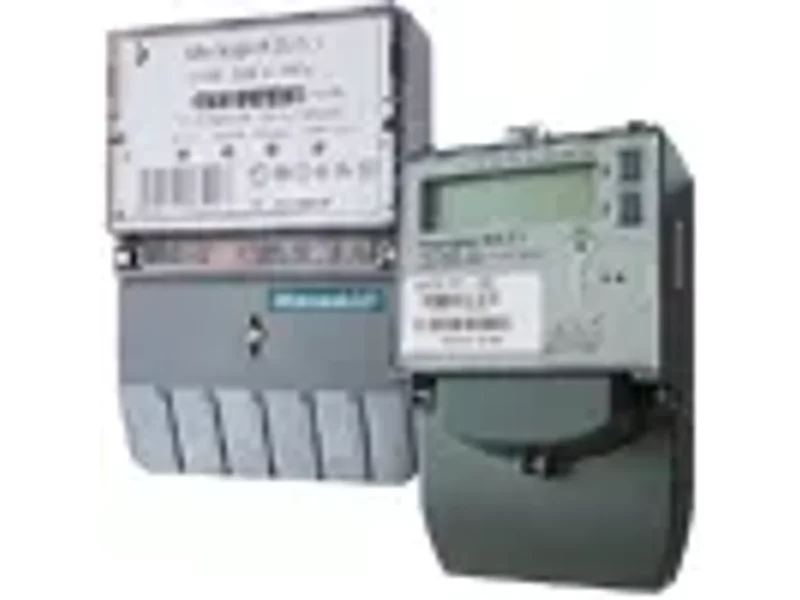

Электросчетчик Меркурий 203.2Т RBO 5(60)А/230В мн.т. ЖКИ, RS-485

Производитель Инкотекс
Количество тарифов: многотарифный
Тип счетчика электронный (ЖКИ)
Ток (A) 5-60
Количество в упаковке 10
Напряжение 220v
Вид установки для установки на щит
Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ Функциональные возможности:
1) Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей информации об учтённой электрической энергии:
- энергия нарастающим итогом по каждому тарифу,
- энергия нарастающим итогом по сумме тарифов,
- энергия на начало каждого из 12 предыдущих месяцев по каждому из тарифов,
- энергия на начало каждого из 12 предыдущих месяцев по сумме тарифов,
2) Наличие встроенного тарификатора со следующими характеристиками:
- количество тарифов - 4,
- количество тарифных зон в пределах суток - 8,
- количество типов дней - 8 ,
- количество сезонов - 12,
3) Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
- мгновенные значения активной мощности и зафиксированный максимум,
- действующие значения фазного тока и напряжения и их максимумы,
- частоту сети
4) Задание лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов.
Контроль осуществляется трёмя способами:
- импульсным выходом,
- через встроенное реле (для счётчика с индексом «О» в условном обозначении),
- выходом для отключения нагрузки (для счётчика с индексом «К» в условном обозначении),
5) Измерение и хранение получасовых срезов мощности активной энергии ( профиль мощности). Глубина переполнения архива составляет 31 сутки.
6) Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:
- время включения выключения счётчика
- время вскрытия / закрытия прибора
- дата параметризации. Отличительными особенностями данного счётчика являются:
- применение сменных интерфейсных модулейдля максимальной гибкости в построении сетей сбора информации
- наличие встроенного реле отключения нагрузки. Технические особенности
- два датчика тока - шунт (учитывает постоянную составляющую) в цепи фазы и токовый трансформатор в цепи нуля,
- интерфейсы встроенные-оптопорт,
- интерфейсы на дочерних платах- RS485, CAN, GSM, PLC, радиомодем,
- внутреннее питание интерфейса,
- многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки,
- отдельный выход управления нагрузкой U=230 В, I=40...300 мА,
- встроенное реле отключения нагрузки на ток 60А,
- подсветка ЖКИ,
- электроная пломба. Счётчики отображают на ЖК-индикаторе:
- номер текущего тарифа,
- значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам,
- текущее значение активной мощности в нагрузке в кВт и максимум,
- текущие значения тока и напряжения и максимумы,
- значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 12-ти месяцев по каждому тарифу и сумму по всем тарифам,
- время переключения тарифных зон,
- текущее время и дату,
- время наработки на отказ,
- время наработки батареи,
- инверсное включение счётчика,
- неравенство токов в датчиках тока,
- превышение лимита мощности,
- отключение реле. Основные технические характеристики
Класс точности при измерении активной энергии - 1,0 или 2,0
Номинальное напряжение, В - 230
Номинальный (макс) ток, А - 5(60), 10(100)
Максимальный ток в течении 10 мсек, А
- для IБАЗ=5А - 1800
- для IБАЗ=10А - 3000
Стартовый ток (чувствительность), А
- для IБАЗ=5А - 0,020
- для IБАЗ=10 А - 0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА - не более 2 / 10
Дополнительная Активная / полная потребляемая мощность при наличии модема PLC, Вт/ВА - не более 2 / 6
Полная мощность, потребляемая цепью тока не более, В*А - 0,5
Количество тарифов - 4
Количество тарифных сезонов (месяцев) - 12
Скорость обмена, бит/секунду:
- по интерфейсам - 300, 600, 1200, 2400, 4800, 9600
- через инфракракрасный порт - 9600
Передаточное число основного/поверочного выхода , имп/кВт - 5000/10000
Сохранность данных при перерывах питания, лет
- постоянной информации - 40
- оперативной информации - 10
Защита информации - парольная защита доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С - от - 40 до +55
Наработка на отказ, часов - 140000
безотказная работа, часов - 7000
срок службы, лет - 30
Межповерочный интервал,лет - 10
Масса,кг - не более 0,95
Габариты (длина, ширина, высота), мм - 210*150*73
Гарантия производителя, лет 3 В обозначении счётчиков:
МЕРКУРИЙ 203.2T R(F,C,L,G) Z K(O) B H
МЕРКУРИЙ – торговая марка счётчика
203 - серия счётчика
2 - устройство для отображения электроэнергии - ЖКИ
Т- внутренний тарификатор
R (F,L,G) - интерфейс №1, а именно:
R - интерфейс RS485
F - RF (радиоинтерфейс 2,4 ГГц)
L - PLC модем
G - модем GSM
К(О)- управление нагрузкой, а именно:
К - через выход управления внешним устройством отключения,
О - через реле внутри счётчика,
В - подсветка ЖКИ
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.
