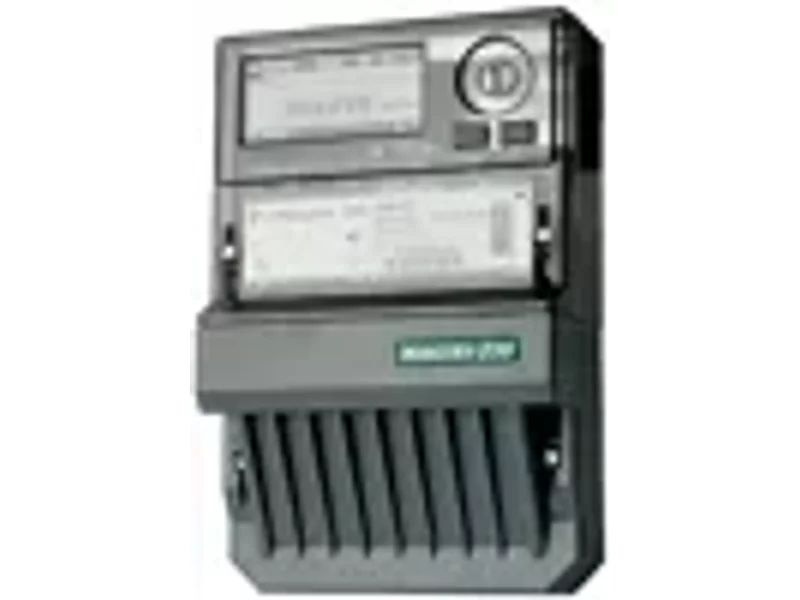

Меркурий 230 АRТ-02Р(Q)C(R)SIN10-100А 380В кл.т.1,ЖКИ,CAN(RS-485), многотарифный

Производитель Инкотекс
Количество тарифов многотарифный
Тип счетчика электронный (ЖКИ)
Тип учитываемой энергии Активно-реактивная
Ток (A) 10-100
Количество в упаковке 10 Напряжение 380v
Вид установки для установки на щит Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в двух направлениях в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам. Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта. Счетчики обеспечивают:
Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
всего от сброса показаний
а текущие сутки и на начало суток
а предыдущие сутки и на начало суток
за текущий месяц и на начало месяца
за каждый из 11 предыдущих месяцев и на начало месяцев
за текущий год и на начало года
за предыдущий год и на начало года
Возможность учёта по 4 тарифам в 16 временных зонах суток раздельно для каждого дня недели и праздничных дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу и по сумме тарифов,
Учёт технических потерь в линиях электропередач и силовых трансформаторах с формированием профиля потерь,
Измерение, вывод на ЖК-индикатор и передачу по цифровым интерфейсам следующих параметров электросети:
мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности,
действующих значений фазных токов, напряжений, углов между фазными напряжениями
частоты сети
коэффициентов мощности по каждой фазе и по сумме фаз
Хранение четырёхканального архива значений средних мощностей активной и реактивной энергии двух направлений и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
Фиксацию утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
Ввод лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
Передачу результатов измерений и учёта через интерфейсы CAN, RS-485, IrDA
Суммирование фаз по модулю для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Подключение внешнего резервного питания постоянного тока для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания
Ведение журналов событий счётчика (кольцевых по 10 записей на каждое событие).
Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие) Технические особенности:
класс точности 0.5S,
интерфейсы: RS-485, CAN, IrDA,
измерение параметров сети: P, U, I, cosF,
четыре стандартный гальванически развязанных телеметрический выхода ( DIN 43864), по одному на каждый вид энергии и направление учёта,
cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей,
электронная пломба,
управление нагрузкой через внешние цепи коммутации (УЗО),
самодиагностика с индикацией кода ошибки,
наличие журнала событий, ПКЭ и статусного,
возможность подключения резервного питания Uрез = 5,5...9 В Счётчики отображают на ЖК-индикаторе:
значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч,
тренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах,
фазное напряжение и ток в каждой фазе,
измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности,
коэффициент мощности по каждой фазе и суммарный по трем фазам,
углы между фазными напряжениями,
частоту сети,
текущее время и дату, Счетчики обеспечивают считывание внешним компьютером через интерфейс «CAN» (или «RS-485» или «IrDA») следующих параметров и данных: Параметры / Программирование / Считывание
учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам,
- всего от сброса показаний,
- за текущие сутки,
- на начало текущих суток,
- за предыдущие сутки,
- на начало предыдущих суток,
- за текущий месяц,
- на начало текущего месяца,
- за каждый из предыдущих 11 месяцев,
- на начало каждого из предыдущих 11 месяцев,
- за текущий год,
- на начало текущего года,
- за предыдущий год,
- на начало предыдущего года, + параметров обмена по интерфейсам (запрещено для инфракрасного порта)
- скорости обмена, +
- контроля чётности/нечётности, +
- множителя длительности системного тайм-аута, + смены паролей первого (потребителя) и второго (продавца) уровня доступа кданным + параметров встроенных часов счётчика:
- текущих времени и даты, + +
- признака сезонного времени (зима/лето), + +
- разрешения/запрета автоматического перехода сезонного времени, + +
- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени, + + параметров тарификатора:
- режима тарификатора (однотарифный/многотарифный), + +
- номера текущего тарифа, +
- тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.), + +
- календаря праздничных дней, + + параметров сохранения профиля мощностей:
- длительности периода интегрирования, + +
- параметров последней записи в памяти сохранения профиля мощностей, +
- признака неполного среза (счётчик включался или выключался на периоде интегрирования), +
- разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей, + +
- признака переполнения памяти массива средних мощностей, +
- средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения, + вспомогательных параметров:
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз, с указанием направления (положения вектора полной мощности), +
- действующих значений фазных напряжений и токов по каждой из фаз, +
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности), +
- углов между фазными напряжениями, +
- частоты сети, + индивидуальных параметров счётчика:
- сетевого адреса, + +
- серийного номера, +
- даты выпуска, +
- местоположения счётчика, + +
- класса точности по активной энергии, +
- класса точности по реактивной энергии, +
- признака суммирования фаз (с учётом знака/по модулю), +
- варианта исполнения счётчика (однонаправленный/перетоковый), +
- номинального напряжения, +
- номинального тока, +
- коэффициента трансформации по напряжению, + +
- коэффициента трансформации по току, + +
- постоянной счётчика в основном режиме, +
- температурного диапазона эксплуатации, +
- режима импульсных выходов (основной/поверочный), + +
- версии ПО, + режимов индикации:
- периода индикации (1..255 секунд), + +
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме, + +
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме, + +
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим, + +
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров, + +
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров, + + параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления, + +
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления, + +
- значения установленного лимита мощности, + +
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов, + +
- режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки), + +
- режим управления блоком отключения нагрузки (нагрузка включена/выключена), + + журнала событий (кольцевого на 10 записей):
- времени включения/выключения счётчика,
- времени до/после коррекции текущего времени,
- время включения/выключения фаз 1, 2, 3
- времени начала/окончания превышения лимита активной мощности
прямого направления (при разрешённом контроле),
- времени коррекции тарифного расписания,
- времени коррекции расписания праздничных дней,
- времени сброса регистров накопленной энергии,
- времени инициализации массива средних мощностей,
- времени превышения лимита активной энергии прямого
направления по каждому из тарифов (при разрешённом контроле),
- времени коррекции параметров контроля за превышением лимита
мощности,
- времени коррекции параметров контроля за превышением лимита
энергии,
- времени коррекции параметров учета технических потерь,
- времени вскрытия/закрытия приборов, + слово состояния самодиагностики счётчика + Сруктура условного обозначения счётчика:
МЕРКУРИЙ 230ART2-XX PQC(R)IL(G)SDN
МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора
2 - два направления учёта
XX – модификации, подразделяемые по току, напряжению и классу точности.
P - наличие профиля, журнала событий
Q - наличие журнала показателей качества электроэнергии
C(R)SILGDN - интерфейсы, а именно:
C - интерфейс CAN
R - интерфейс RS485
I - Инфракрасный порт
L - модем PLC
G - модем GSM
S - внутренне питание интерфейса и модема GSM
D - внешнее резервное питание
N - электронная пломба
