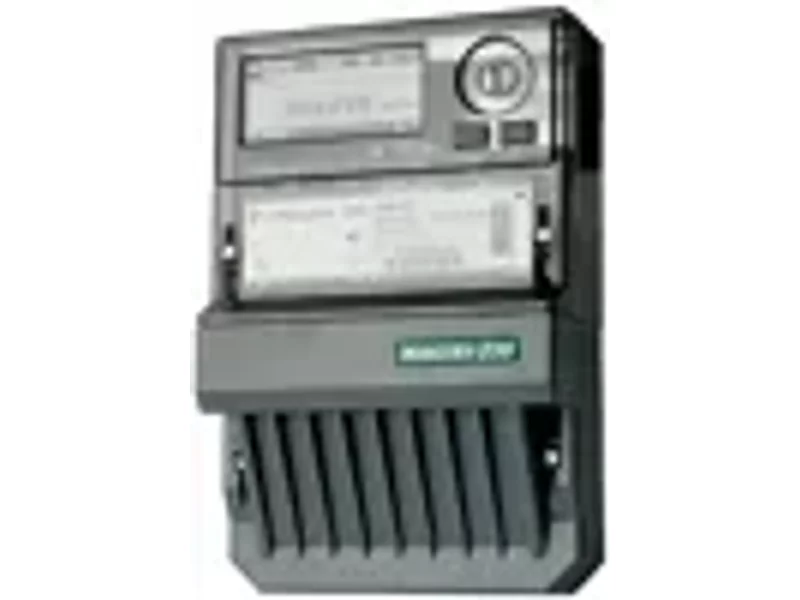

Меркурий 230 АRТ2-03 P(Q)C(R)SIDN 5-7,5A 380В кл.т. 0,5, ЖКИ, CAN, многотарифный

Производитель Инкотекс
Количество тарифов однотарифный
Тип счетчика электронный (ЖКИ)
Тип учитываемой энергии Активно-реактивная
Ток (A) 10-100
Количество в упаковке 10 Напряжение 380v
Вид установки для установки на щит
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам. Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта. Счетчики обеспечивают:
Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
Возможен многотарифный учёт дифференцированный по зонам суток при переключении тарифных зон в счётчике внешним устройством посредством интерфейса RS-485 или CAN (до 4-х тарифов).
Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности,
Измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
Программирование счётчиков в режим суммирования фаз по модулю для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика. Технические особенности:
класс точности 0.5S, 1.0
интерфейсы: RS-485, CAN, PLC,
измерение параметров сети (I, U, F, P, Q, S, cos fi),
переключение тарифов (до 4-х) осуществляется по сигналам интерфейса, Счётчики отображают на ЖК-индикаторе:
значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч,
фазное напряжение и ток в каждой фазе,
измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности,
коэффициент мощности по каждой фазе и суммарный по трем фазам,
углы между фазными напряжениями,
частоту сети,
текущее время и дату,
параметры модема силовой сети,
пиктограмма уровня сигнала модема, Счетчики обеспечивают считывание внешним компьютером через интерфейс «CAN» или «RS-485» следующих параметров и данных: Параметры / Программирование / Считывание
учтённой активной и реактивной энергии прямого направления,
- всего от сброса показаний,
- по каждому из тарифов и по сумме тарифов, если по интерфейсу
«CAN» или «RS-485» производится переключение тарифных зон + параметров обмена по интерфейсам (запрещено для инфракрасного порта)
- скорости обмена, + +
- контроля чётности/нечётности, + +
- множителя длительности системного тайм-аута, + + смену паролей первого (потребителя) и второго (продавца) уровня доступа к данным + вспомогательных параметров:
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз, с указанием направления (положения вектора полной мощности), +
- действующих значений фазных напряжений и токов по каждой из фаз, +
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности), +
- углов между фазными напряжениями, +
- частоты сети, + индивидуальных параметров счётчика:
- сетевого адреса, + +
- серийного номера, +
- даты выпуска, +
- местоположения счётчика, + +
- класса точности по активной энергии, +
- класса точности по реактивной энергии, +
- признака суммирования фаз (с учётом знака/по модулю), + +
- номинального напряжения, +
- номинального тока, +
- коэффициента трансформации по напряжению, + +
- коэффициента трансформации по току, + +
- постоянной счётчика в основном режиме, +
- температурного диапазона эксплуатации, +
- режима импульсных выходов (основной/поверочный), + +
- версии ПО, + режимов индикации:
- периода индикации (1..255 секунд), + +
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме, + +
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме, + +
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим, + + параметров контроля за превышением установленных лимитов активной мощности и энергии:
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности, + +
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии, + +
- значения установленного лимита мощности, + +
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов, + +
- режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки), + +
- режим управления блоком отключения нагрузки (нагрузка включена/выключена), + + словосостояния самодиагностики счётчика. + Интерфейс PLC обеспечивает:
Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:
- младшие четыре разряда текущих показаний накопленной энергии в кВт*ч с точностью до 1 кВт*ч,
- общий итог по сумме тарифов зафиксированный счётчиками на момент прихода команды точного среза с точностью до 0.01 кВт*ч вне зависимости от того в одно- или многотарифном режиме работает счётчик. Приём следующей информации:
- сетевой идентификатор встроенного модема,
- команду временного перехода в режим передачи дополнительной информации,
- текущее время и дата, В обозначении счётчиков:
МЕРКУРИЙ 230ART2-XX PQC(R)IL(G)SDN
МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора
2 - два направления учёта
XX – модификации, подразделяемые по току, напряжению и классу точности.
P - наличие профиля, журнала событий
Q - наличие журнала показателей качества электроэнергии
C(R)SILGDN - интерфейсы, а именно:
C - интерфейс CAN
R - интерфейс RS485
I - Инфракрасный порт
L - модем PLC
G - модем GSM
S - внутренне питание интерфейса и модема GSM
D - внешнее резервное питание
N - электронная пломба
