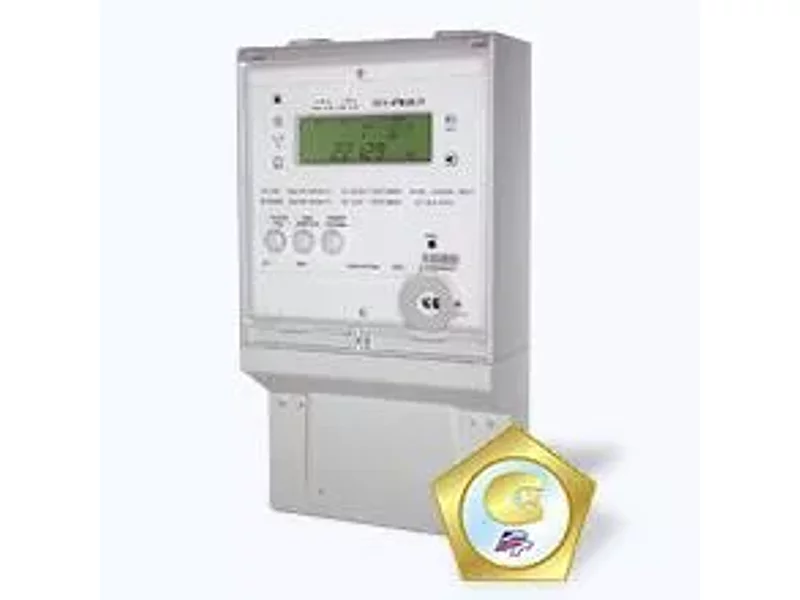

Многофункциональные электросчетчики "МИКРОН" СЭТ-4ТМ.03М, СЭТ-4ТМ.02М

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Счетчики СЭТ-4ТМ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики электроэнергии СЭТ-4ТМ предназначены для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3×(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В, частотой (50±2,5) Гц, номинальным (максимальным) током 1(2) или 5(10) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.

Электросчетчики СЭТ-4ТМ.03М имеют три интерфейса связи, счетчики электроэнергии СЭТ-4ТМ.02М имеют два интерфейса связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики электроэнергии СЭТ-4ТМ имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю); реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка); реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.145ТУ
Сертификат соответствия № РОСС RU.АЯ74.В15063
Сертификат об утверждении типа средств измерений RU.C.34.011.A № 30225

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

Цифровая обработка сигналов. Расширенный диапазон по напряжению 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В. Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы. Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В. Независимые равноприоритетные каналы связи: два RS-485 и оптический интерфейс (ГОСТ Р МЭК 61107-2001) у электросчетчика СЭТ-4ТМ.03М и один RS-485 и оптический интерфейс у счетчика электроэнергии СЭТ-4ТМ.02М. ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации. Четыре конфигурируемых изолированных испытательных выхода. Два конфигурируемых цифровых входа. Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и 4-х квадрантной реактивной – восемь каналов):

всего от сброса (нарастающий итог); за текущие и предыдущие календарные сутки; на начало текущих и предыдущих календарных суток; за каждые предыдущие календарные сутки глубиной до 30 дней; на начало каждых предыдущих календарных суток глубиной до 30 дней. за текущий месяц и двенадцать предыдущих календарных месяцев; на начало текущего месяца и двенадцати предыдущих календарных месяцев; за текущий и предыдущий календарный год; на начало текущего и предыдущего календарного года.

Тарификатор:

восемь тарифов (Т1-Т8), восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник), двенадцать сезонов (на каждый месяц года), дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144; используется расписание праздничных дней и список перенесенных дней.

Ведение трех независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

время интегрирования от 1 до 60 минут (без учета потерь); время интегрирования от 1 до 30 минут (с учетом потерь); глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

интервальных максимумов (в интервале времени между сбросами); месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

Измерение параметров электрической сети и вспомогательных параметров по каждой фазе и сумме фаз:

активной, реактивной и полной мощности; активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе; коэффициента мощности; частоты сети; фазных, межфазных напряжений и напряжения прямой последовательности; коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений; коэффициентов несимметрии напряжения по нулевой и обратной последовательностям; тока; коэффициентов искажения синусоидальности кривой токов; коэффициентов несимметрии тока по нулевой и обратной последовательностям; текущего времени, даты и температуры.

Измерение параметров качества электроэнергии:

установившееся отклонение фазных, межфазных напряжений, напряжения прямой последовательности и частоты сети с нормированными метрологическими характеристиками в соответствии с требованиями ГОСТ 13109-97; коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений, коэффициентов несимметрии напряжения по нулевой и обратной последовательностям с не нормированными метрологическими характеристиками. автоматический контроль и регистрация выхода параметров сети за установленные пределы.

Счетчики электроэнергии СЭТ-4ТМ имеют четыре независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:

импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, и четырехквадрантной реактивной, в том числе и с учетом потерь); сигнала превышения установленного порога мощности; сигнала телеуправления; сигнала контроля точности хода часов.

Счетчики электроэнергии СЭТ-4ТМ имеют два цифровых входа, каждый из которых может конфигурироваться:

как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения; как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной электроэнергии); как вход телесигнализации с ведением журнала измененного состояния входа.

Счетчики электроэнергии СЭТ-4ТМ ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.

Счетчики электроэнергии СЭТ-4ТМ позволяют производить программирование, перепрограммирование, управление и считывание параметров и данных через интерфейсы связи RS-485 и оптический порт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Номинальное (максимальное) значение тока, А 1(2) или 5(10) Ток чувствительности, мА 0,001Iном Номинальное значение измеряемого напряжения, В 3x(57,7-115)/(100-200) или 3х(120-230)/(208-400) Рабочий диапазон измеряемых напряжений, В от 0,8Uном до 1,15Uном Номинальное значение напряжения резервного питания, В 230 (постоянного или переменного тока) Рабочий диапазон напряжений резервного питания, В от 100 до 265 (постоянного или переменного тока) Номинальная частота сети, Гц 50 Рабочий диапазон частот сети, Гц от 47,5 до 52,5 Класс точности при измерении в прямом и обратном направлении:

-активной электроэнергии 0,2 S или 0,5 S
-реактивной электроэнергии 0,5 или 1,0

Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки ±0,5 Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА)

-Uном =3x(57,7-115)/(100-200)В 1,0 (1,5)
-Uном =3x(120-230)/(208-400)В 1,5 (2,5)

Полная мощность, потребляемая каждой последовательной цепью, не более, В·А 0,1 Ток потребления от резервного источника питания в диапазоне напряжений от 100 до 265 В, мА:

-от источника постоянного тока 30-15
-от источника переменного тока 45-28

Число индицируемых разрядов жидкокристаллического индикатора 8 Скорость обмена информацией, бит/с:

-по оптическому порту 9600
-по интерфейсам RS-485 38400, 19200, 9600, 4800, 2400, 1200, 600

Диапазон значений постоянной электросчетчика СЭТ-4ТМ имп/(кВт·ч), имп/(квар·ч) от 1250 до 800000 Сохранность данных при прерываниях питания, лет:

-информации более 40
-внутренних часов не менее 10 (питание от литиевой батареи)

Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов Самодиагностика циклическая, непрерывная Рабочие условия эксплуатации:

-температура окружающего воздуха, °С от -40 до +60
-относительная влажность, % 90 % при 30 °С
-давление, кПа (мм. рт. ст.) от 70 до 106,7 (от 537 до 800)

Межповерочный интервал, лет 12 Гарантийный срок эксплуатации, месяцев 36 Средняя наработка счетчика электроэнергии СЭТ-4ТМ на отказ, час 140000 Средний срок службы, лет 30 Масса счетчика электроэнергии СЭТ-4ТМ, кг 1,6 Габаритные размеры электросчетчика СЭТ-4ТМ, мм 330х170х80,2
