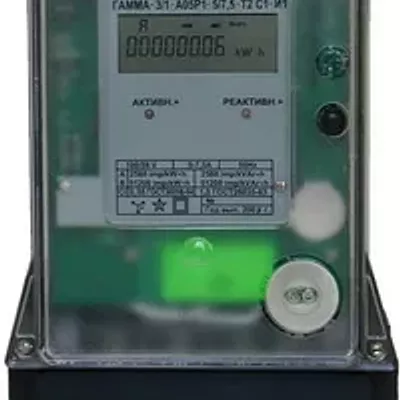

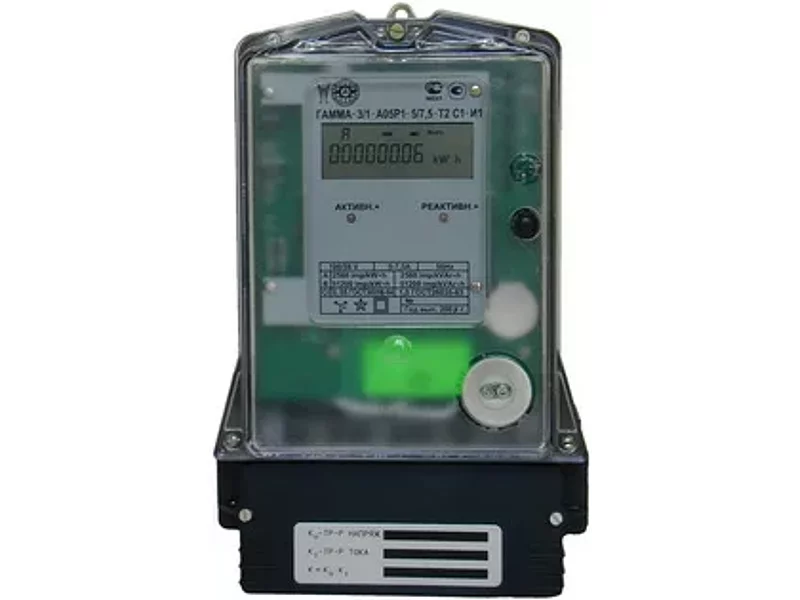

Счетчик электрической энергии микропроцессорный многотарифный трехфазный ГАММА 3

Назначение:
Учет активной и реактивной энергии в двух направлениях по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты
Формирование базы данных, содержащей измерительную информацию
Передача по интерфейсным каналам измерительной информации, хранимой в базе данных, устройствам учета электрической энергии высшего уровня

Отличительные особенности

активная энергия, потребленная и выданная за прошедшие 15 месяцев всего и раздельно по тарифам; реактивная энергия по 4 квадрантам за прошедшие 15 месяцев всего и раздельно по тарифам; максимальная мощность, усредненная на интервале 30 минут, зафиксированная в течение месяца с глубиной хранения 15 месяцев; максимальная мощность, усредненная на интервале 30 минут, зафиксированная в течение месяца в часы максимальной загрузки энергосистемы с глубиной хранения 15 месяцев; график минутных мощностей за последний час; 4 графика 30-минутных мощностей (актив+, актив-, реактив+, реактив-) за прошедшие дни с глубиной хранения 60 дней; журнал качества сети; Вся информация может быть передана через цифровой интерфейс; Данные хранятся в энергонезависимой памяти, которая обеспечивает их сохранность в неизменном виде не менее 20 лет.

Функциональные возможности

внутренний тарификатор; цифровой интерфейс RS485, RS232; возможность объединения до 255 счетчиков одной интерфейсной линией по RS485; оптический порт для параметризации и сбора данных; защита от несанкционированного доступа, недоучета и хищений энергии; устойчивость к климатическим, механическим и электромагнитным воздействиям; хранение профилей нагрузок; хранение до 160 записей о диагностических и других событиях изменения параметров сети и качества электроэнергии;

Основные технические характеристики

Класс точности:

    -по активной энергии: 0,2S; 0,5S; 1,0; 2,0
    -по реактивной энергии: 0,5; 1,0; 2,0

Номинальная частота, Гц: 50 Номинальное напряжение, В: 3x58/100; 3x220/380 Номинальный ток, А: 1; 5 / 1; 5; 10 Максимальный ток, А: 1,5; 7,5; 10 / 7,5; 10; 50; 65; 100 Передаточное число телеметрического выхода, имп/кВт•ч (имп/квар•ч): 2560; 20480 / 256; 2560 Потребление по каждой цепи:

    -тока, В•А: 0,3
    -Напряжения, В•А (Вт): 10,0 (2,0)

Параметры телеметрического выхода:

    - напряжение, В: 12 - 24
    - ток, мА: 10 - 30
    - длительность, мс: 120±10

Количество тарифов: 4 Цена одного разряда счетного механизма, кВт•ч (квар•ч):

    - младшего: 10-3; 10-2 / 10-2; 10-1
    - старшего: 103; 104 /  105; 106

Предел допускаемой основной погрешности таймера, с/сутки: ±2,0 Предел допускаемой дополнительной температурной погрешности таймера, с/°С в сутки: ± 0,1     Длительность хранения информации при отключении питания, лет: 20 Масса, не более, кг: 1,8 Габаритные размеры (длина, ширина, высота), не более, мм: 281; 180; 72,5 / 286; 163; 72,5 Диапазон рабочих температур, °С: -20 .. +55; -35 .. +55; -40 .. +55 Диапазон температур хранения и транспортировки, °С: -50 .. +70 Срок службы литиевой батареи, лет: 10 Средний срок службы, лет: 30 Средняя наработка на отказ, ч:

    - для счётчиков кл.т. 0,2S: 70000
    - для счётчиков кл.т. 0,5S; 1,0; 2,0: 100000

Показатели надежности

Средняя наработка на отказ – 100000 часов Межповерочный интервал – 10 лет Средний срок службы не менее 30 лет Гарантийный срок эксплуатации – 36 месяцев
