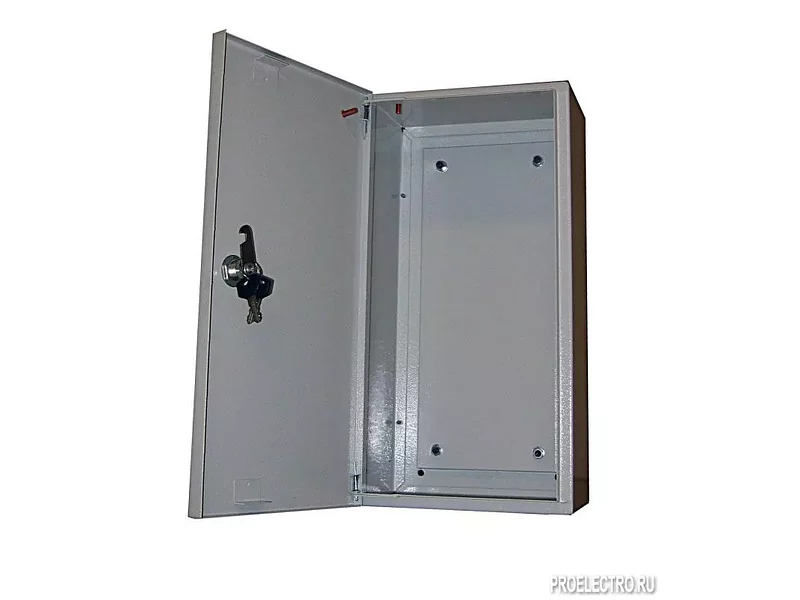

Щит с монтажной панелью ЩМП-02 (250х300х140)

ЩМП- щит с монтажной панелью 02 - исполнение IP31 - степень защиты 250 -Высота корпуса ,мм 300 - Ширина корпуса ,мм 140 - Глубина корпуса, мм

Щиты с монтажной панелью: Корпуса ЩПМ предназначены для сборки различных электрощитов: устройств автоматики, щитов управления, сигнализации, силового оборудования. ПРИМЕНЕНИЕ: Используются для электромонтажа в жилых, торговых, офисных и производственных помещениях, лечебных, образовательных учреждениях. Щиты имеют металлический сварной корпус. Окраска порошковая. Цвет RAL 7035 или RAL 7032. ЩПМ ( ЩРНМ )- корпуса этого типа позволяют использовать без каких- либо ограничений любой тип электроаппаратов и подбирать любые схемные решения исходя из габарита щита.
Особенности конструкции корпуса этого типа позволяют использовать без каких-либо ограничений любой тип электроаппаратов (как модульных, так и обычного исполнения) и подбирать любые схемные решения.
Монтажная панель выполнена съемной.Это существенно облегчает монтжа на ней различных электроаппаратов в снятом положении.Затем ее с уже установленным оборудованием, достаточно просто установить обратно внутрь щита.Дверцы всех типов универсальных корпусов запираются на ключ.Ключи замков имеют единый секрет.Это упрощяет их обслуживание.Эстетичность внешнего вида и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия.
Номинальный ток До 400А Толщина металла корпуса 0,8мм Толщина металла монтажной панели 0,8мм Тип покрытия Порошковое (эпоксидно-полиэфирное) Цвет RAL 7035 Степень защиты корпуса IP31 Угол открывания дверей Не менее 95 градусов Тип применяемых аппаратов Модульные(с дополнительным применением DIN-рейки) и приборы с иным способом монтажа (крепление на монтажные панели) Исполнение навесное
    Наименование   Габариты ВхШхГ,мм   Толщина стенок корпуса ,мм   Габариты монтажной панели ВхШ, мм   Толщина монтажной панели, мм   Щиты с монтажной панелью со степенью защиты IP 31 (ЩМП 00-09) ЩМП-00 270х210х140         0,8 220х140         0,8   ЩМП-01 370х210х140 360х140   ЩМП-02 250х300х140 200х230 ЩМП-03 350х300х155 300х230 ЩМП-04 400х300х155                   1,2 360х230                   1,2 ЩМП-05 400х400х155 360х330   ЩМП-06 500х400х170 450х330 ЩМП-07 700х500х210 650х430 ЩМП-08 900х700х260 850х630 ЩМП-09 600х400х210 550х330 ЩМП-10 400х400х300 360х330 ЩМП-11 600х400х400 550х330 ЩМП-12 600х600х400 550х530
