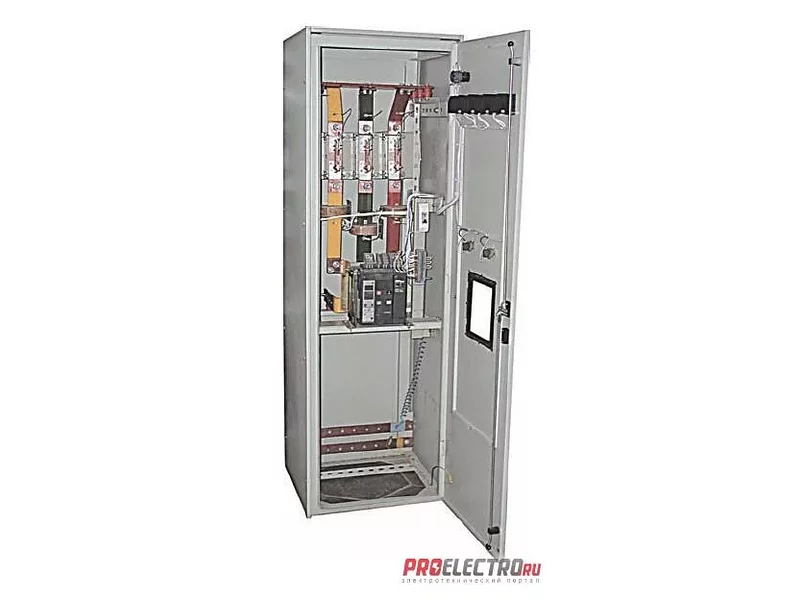

Щиты освещения ЩО70-1, ЩО70-2, ЩО70-3

Панели распределительных щитов серий ЩО70-1, ЩО70-2 , ЩО70-3
        Компания ООО ТПК "Энерго-Комплекс" занимается производством и продажей ЩО (Щиты освещения). Изготовление ЩО осуществляется как по типовым проектам так и по проекту заказчика. Цены ЩО70 (на типовые изделия) вы можете найти в прайсе. Для выставления счёта необходимо прислать заявку на адрес эл. почты : ek09@list.ru и мы Вам ответим в кратчайшие сроки.
Назначение

        Панели ЩО70 предназначены для комплектования щитов приема и распределения электроэнергии напряжением 0,4кВ, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока и частотой 50, 60 Гц.

        Панель представляет собой сварной корпус из листогнутых профилей и дверцу, внутри корпуса устанавливается коммутационная и защитная аппаратура и электроизмерительные приборы. Панели могут использоваться как самостоятельно, так и в сочетаниях с другими панелями, образуя единый распределительный щит.

Описание

Условия эксплуатации:
высота над уровнем моря не более 2000 м;
температура окружающего воздуха от - 25 °С до +45 °С;
относительная влажность воздуха не более 80% при температуре +20 °С;
в закрытых помещениях, во взрывобезопасной среде, не содержащей пыли, в т. ч. токопроводящей, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
группа условий эксплуатации в части воздействия окружающей среды – М2 по ГОСТ 17516.1-90.
климатическое исполнение – УХЛ4 по ГОСТ 15150-69.

Степень защиты панелей IP00, со стороны фасада IP20 по ГОСТ14254 80.

Шинные мосты и комплекты сборных шин изготавливаются по дополнительному заказу. Панели изготавливаются со сборными шинами, имеющими электродинамическую стойкость (амплитудное значение):
30 кА (ЩО70-1, ЩО70-3) - для комплектования щитов подстанций с трансформаторами мощностью до 630 кВА;
50 кА (ЩО70-2) - для комплектования щитов подстанций с трансформаторами свыше мощностью 630 кВА.

На панелях предусмотрены как кабельные, так и шинные вводы. Рабочее положение вертикальное, допускается отклонение от рабочего положения на 5 ° в любую сторону.

Габаритные размеры панелей: высота – 2200мм (ЩО70-1, ЩО70-2) и 2000мм (ЩО70-3);
глубина – 600;
ширина по фасаду – 300, 600, 800, 1000.
