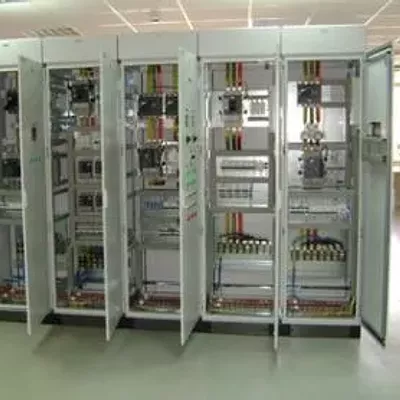

ЩСУ – Щит станции управления.
ЩСУ предназначены для местного, дистанционного и автоматического управления различными технологическими процессами, такими как управление системами приточной и вытяжной вентиляции, насосами с асинхронными электродвигателями в тепловых пунктах водоснабжения, защиты отходящих линий от сверхтоков, работающими в трехфазных сетях переменного тока напряжением 380/220В частотой 50Гц, с номинальным током до 7300А. ЩСУ устанавливаются в производственных, административных, общественных, промышленных зданиях и т.п.
Область применения изделия
ЩСУ применяется как отдельно, так и в составе системы АСУ энергоснабжения на объектах нефтяной промышленности, энергетики, жилищно-коммунального хозяйства и др.
Технические характеристики:
Компоновочные и технологические решения
В состав ЩСУ могут входить:
В качестве коммутационной аппаратуры в ЩСУ применяются комплектующие отечественного и зарубежного производства, с применением вводных и секционных автоматических с микропроцессорными расцепителями. На предприятии внедряются современные разработки схем АВР для ЩСУ, разработанные на базе микропроцессорной техники с возможностью регистрации событий и параметров, и интеграции в систему АСУ электроснабжения по промышленным протоколам.
ЩСУ комплектуются аппаратурой отечественного и зарубежного производства: Schneider Electric, Legrand, ABB, Moeller, General Electric.
В ЩСУ предусмотрена возможность:
При отдельном заказе возможно изготовление ЩСУ в исполнении ХЛ1 ГОСТ 15150-69 для эксплуатации на открытом воздухе, а также возможно изготовление ЩСУ во взрывозащищенных оболочках для эксплуатации во взрывоопасных зонах.
Конструктивное исполнение
ЩСУ производятся на различных конструктивах напольных шкафов: собственного производства и импортных: Prisma , Okken , Sarel .
Исполнение ЩСУ на базе шкафов Okken позволяет совместить в одном щите функции распределения (ГРЩ) и функцию управления (ЩСУ) нагрузками. ЩСУ на базе шкафов Okken имеют модульную конструкцию установки электрооборудования, а применение выкатных модулей обеспечивает высокий уровень комфорта эксплуатации, имеет оптимальную безопасность и высокую степень готовности оборудования.
В ЩСУ выполненных на базе шкафов Okken возможна установка не только автоматических выключателей для защиты сети в выкатном или выдвижном исполнении, но и комбинаций пускорегулирующей аппаратуры для защиты асинхронных двигателей в выкатных ящиках. Данное исполнение ЩСУ на базе шкафов Okken позволяет совместить защиту и управление нагрузками различных токов. Модульная конструкция позволяет производить монтаж и демонтаж функциональных блоков без отключения щита от питания.
ЩСУ обычно производятся индивидуально по проекту Заказчика, либо по опросным листам.
Поставка, транспортирование и хранение
Транспортирование шкафов серии ЩСУ производится в вертикальном положении. Условия транспортирования должны соответствовать техническим условиям на транспорт данного вида.
Для подъёма и перемещения шкафов серии ЩСУ применяются рым-болты, установленные на верхней части шкафа.
ЩСУ предназначены для местного, дистанционного и автоматического управления различными технологическими процессами, такими как управление системами приточной и вытяжной вентиляции, насосами с асинхронными электродвигателями в тепловых пунктах водоснабжения, защиты отходящих линий от сверхтоков, работающими в трехфазных сетях переменного тока напряжением 380/220В частотой 50Гц, с номинальным током до 7300А. ЩСУ устанавливаются в производственных, административных, общественных, промышленных зданиях и т.п.
Область применения изделия
ЩСУ применяется как отдельно, так и в составе системы АСУ энергоснабжения на объектах нефтяной промышленности, энергетики, жилищно-коммунального хозяйства и др.
Технические характеристики:
- Номинальное напряжение - до 660 В, частота 50 Гц; Максимальный ток - до 2500 А; Номинальный режим работы шкафа – продолжительный; Климатическое исполнение УХЛ4 по ГОСТ 15150-69; Степень защиты по ГОСТ 14254-80: IP00, IP 31, IP 54 (по согласованию с заказчиком); Условия эксплуатации (по ГОСТ 15150-69): высота над уровнем моря до 2000 м; окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; рабочее значение температуры окружающего воздуха при эксплуатации от -5 °С до +40 °С; относительная влажность окружающего воздуха не более 98% при температуре 25 °С. Рабочее положение в пространстве – вертикальное; Требования безопасности соответствуют ГОСТ 12.2.007.0-75, ГОСТ 22789-94, ГОСТ 12.1.004-85 и требованиям "ПУЭ".
Компоновочные и технологические решения
В состав ЩСУ могут входить:
- аппараты и устройства ввода и распределения электрической энергии; устройства ABP; блоки управления электроприводами; устройства плавного пуска и частотного регулирования электроприводов; устройства измерения параметров электрических цепей; устройства сигнализации.
В качестве коммутационной аппаратуры в ЩСУ применяются комплектующие отечественного и зарубежного производства, с применением вводных и секционных автоматических с микропроцессорными расцепителями. На предприятии внедряются современные разработки схем АВР для ЩСУ, разработанные на базе микропроцессорной техники с возможностью регистрации событий и параметров, и интеграции в систему АСУ электроснабжения по промышленным протоколам.
ЩСУ комплектуются аппаратурой отечественного и зарубежного производства: Schneider Electric, Legrand, ABB, Moeller, General Electric.
В ЩСУ предусмотрена возможность:
- интеграции ЩСУ в систему АСУ электроснабжения по протоколу ModBus; передачи информации о положении главных контактов автоматических выключателей на вводах и отходящих линиях, а так же информации о срабатывании защиты и др.
При отдельном заказе возможно изготовление ЩСУ в исполнении ХЛ1 ГОСТ 15150-69 для эксплуатации на открытом воздухе, а также возможно изготовление ЩСУ во взрывозащищенных оболочках для эксплуатации во взрывоопасных зонах.
Конструктивное исполнение
ЩСУ производятся на различных конструктивах напольных шкафов: собственного производства и импортных: Prisma , Okken , Sarel .
Исполнение ЩСУ на базе шкафов Okken позволяет совместить в одном щите функции распределения (ГРЩ) и функцию управления (ЩСУ) нагрузками. ЩСУ на базе шкафов Okken имеют модульную конструкцию установки электрооборудования, а применение выкатных модулей обеспечивает высокий уровень комфорта эксплуатации, имеет оптимальную безопасность и высокую степень готовности оборудования.
В ЩСУ выполненных на базе шкафов Okken возможна установка не только автоматических выключателей для защиты сети в выкатном или выдвижном исполнении, но и комбинаций пускорегулирующей аппаратуры для защиты асинхронных двигателей в выкатных ящиках. Данное исполнение ЩСУ на базе шкафов Okken позволяет совместить защиту и управление нагрузками различных токов. Модульная конструкция позволяет производить монтаж и демонтаж функциональных блоков без отключения щита от питания.
ЩСУ обычно производятся индивидуально по проекту Заказчика, либо по опросным листам.
Поставка, транспортирование и хранение
Транспортирование шкафов серии ЩСУ производится в вертикальном положении. Условия транспортирования должны соответствовать техническим условиям на транспорт данного вида.
Для подъёма и перемещения шкафов серии ЩСУ применяются рым-болты, установленные на верхней части шкафа.
