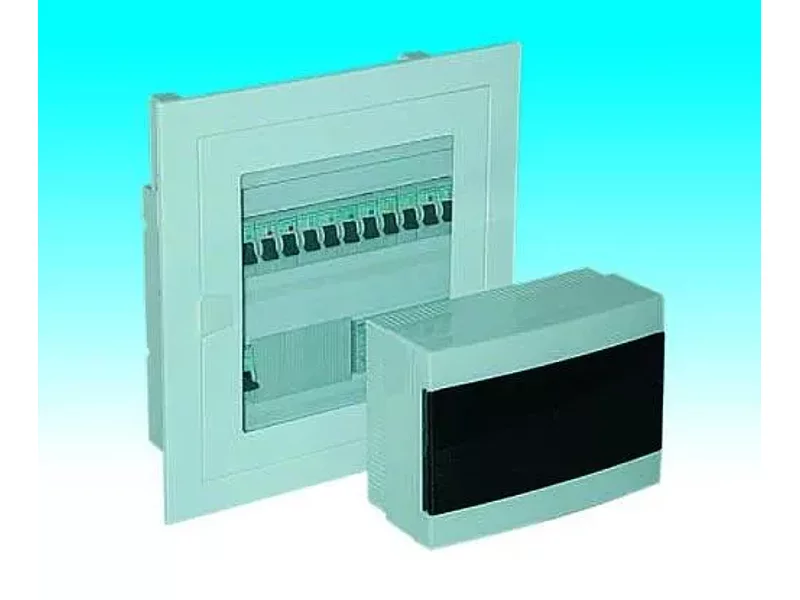

Щитки осветительно-силовые серии ЩОС-8500

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Щитки осветительно-силовые серии ЩОС (далее щитки) предназначены для ввода и распределения электрической энергии, защиты трехфазных и однофазных линий при перегрузках и коротких замыканиях, а также для нечастых (не более шести раз в час) включений и отключений электрических цепей в трехфазных четырехпроводных и пятипроводных сетях напряжением 380/220 В.
Щитки предназначены для установки в общественных, промышленных, сельскохозяйственных зданиях и сооружениях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Номинальное значение климатических факторов - по ГОСТ 15150-69.
Высота над уровнем моря - не более 2000 м.
Окружающая среда не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Группа условий эксплуатации в части воздействия механических факторов внешней среды - М1 по ГОСТ 17516.1-90.
Щитки используются в электрических сетях с системами заземления по ГОСТ 30331.2-95 (МЭК 364-3-93):

-TN-S (нулевой рабочий и защитный проводники работают раздельно);
-TN-S-С и TN-С (нулевой рабочий и защитный проводники объединены).

Щитки соответствуют требованиям безопасности, установленным ГОСТ Р 51778-2001. Требования пожарной безопасности - по ГОСТ 12.1.004-91.

КЛАССИФИКАЦИЯ
Щитки классифицируются по номинальному току, конструктивному исполнению, электрическим схемам.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Частота, Гц 50 Номинальное напряжение, В 380/220 Номинальное напряжение изоляции, В 690/400 Степень защиты по ГОСТ 14254-96 (для встроенного исполнения - только с фасадной стороны) IP30
