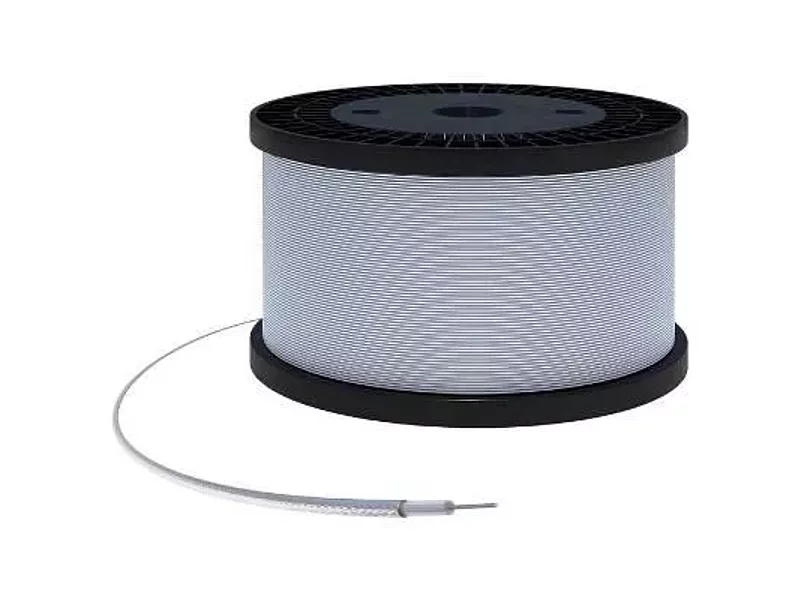

SF-085 Радиочастотный кабель 50 Ом, 20 ГГц, без оболочки, (MHD)

Информация по телефону +7 (495) 662-67-87, E-mail: mailbox@amel.ru
Отдел продаж работает с 09:00 до 18:00 часов.
В зависимости от объема закупки предоставляются скидки.

SF-085 это современный полужесткий кабель с пропаянной оплеткой, который по своим электрическим параметрам практически не отличается от классических кабелей с экраном из медной трубки. Кабель SF-085 гораздо более технологичный, имеет меньший радиус изгиба и значительно большее количество циклов на изгиб, что позволяет использовать его при плотном монтаже в различной ВЧ и СВЧ аппаратуре.

Рабочая частота: 20,0 ГГц
Волновое сопротивление: 50 Ω
Коэффициент затухания: 4,27 дБ/м на частоте 20,0 ГГц
Погонная емкость: 95 пФ/м
Коэффициент укорочения: 1,43
Рабочее напряжение: 1500 Vrms (Max.)
Материал центрального проводника: SPCW (омедненная сталь, покрытая серебром)
Диаметр центрального проводника: 0,53 мм
Центральный проводник число проволок: 1
Материал изолятора: PTFE (политетрафторэтилен)
Диаметр изолятора: 1,65 мм
Материал внешнего экрана: TC (медь, покрытая оловом)
Диаметр внешнего экрана: 2,16 мм
Плотность внешнего экрана: 100%
Эффективность экранирования: < -110 дБ
Оболочка: нет
Минимальный радиус однократного изгиба: 6 мм
Рабочая температура: −40°С … +165°С
Вес: 16 кг/ 1 км

Коэффициент затухания радиочастотного кабеля SF-085 без наружной оболочки

0,49 дБ/м на 500 МГц
0,72 дБ/м на 1 ГГц
1,64 дБ/м на 5 ГГц
2,62 дБ/м на 10 ГГц
3,45 дБ/м на 18 ГГц
4,27 дБ/м на 20 ГГц
