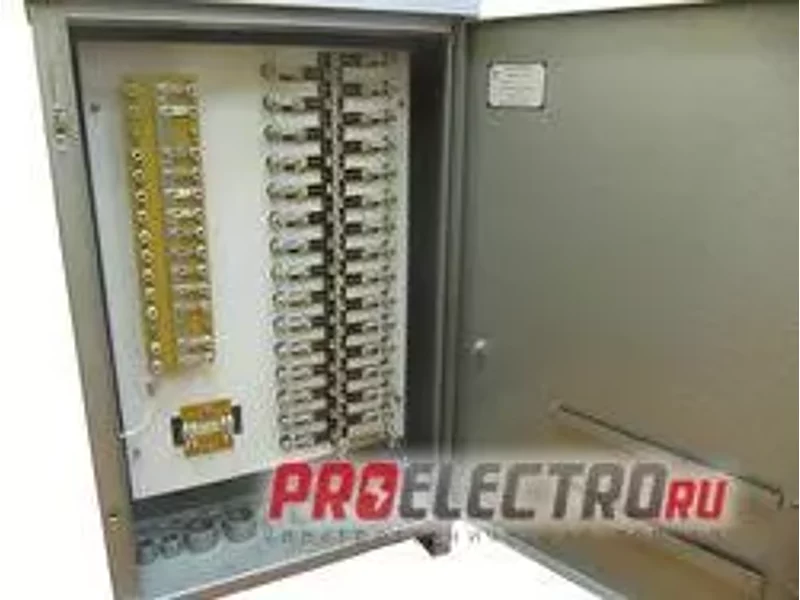

Шкаф клеммный анодной дренажной цепи катодной защиты днищ резервуаров КШ-30-12 производство КВАЗАР г.Москва, предназначен для создания анодного электрохимического поля под днищем резервуара и контроля параметров электрохимической защиты.Шкаф КШ-30-12 изготавливается в климатическом исполнении УХЛ категории размещения 1 и предназначен для установки на открытом воздухе (группа УХЛ 1 по ГОСТ 15150-69).Степень защиты IP34 по ГОСТ 14254-96.КШ производится по ТУ 1793-022-12719185-2010.
Структура условного обозначения КШовные технические данныеКоличество подключаемых анодов, шт.30Максимальный ток одного анада, А5Суммарный допустимый ток анодной цепи, А75Количество измерительных цепей от электродов сравнения
и датчиков потенциала, шт.12Шкаф обеспечивает соединение кабелей без дополнительного оконцевания жилы кабеля.Максимальное сечение жил кабелей медных многопроволочных для подсоединения выводов:от резервуара, минусовой и плюсовой клеммы СК3, мм235от анодов, мм216от электродов сравнения и контрольного кабеля, мм22,5Масса, кг, не более45Габаритные размеры650х300х1100
Комплектность:
Структура условного обозначения КШовные технические данныеКоличество подключаемых анодов, шт.30Максимальный ток одного анада, А5Суммарный допустимый ток анодной цепи, А75Количество измерительных цепей от электродов сравнения
и датчиков потенциала, шт.12Шкаф обеспечивает соединение кабелей без дополнительного оконцевания жилы кабеля.Максимальное сечение жил кабелей медных многопроволочных для подсоединения выводов:от резервуара, минусовой и плюсовой клеммы СК3, мм235от анодов, мм216от электродов сравнения и контрольного кабеля, мм22,5Масса, кг, не более45Габаритные размеры650х300х1100
Комплектность:
- шкаф клеммный КШ-30-12 — 1шт.; ключ — 1шт.; паспорт КШ ПС — 1шт.
