Низковольтные комплектные устройства (НКУ)

Разработано более 100 конструктивов для НКУ, в т.ч.:

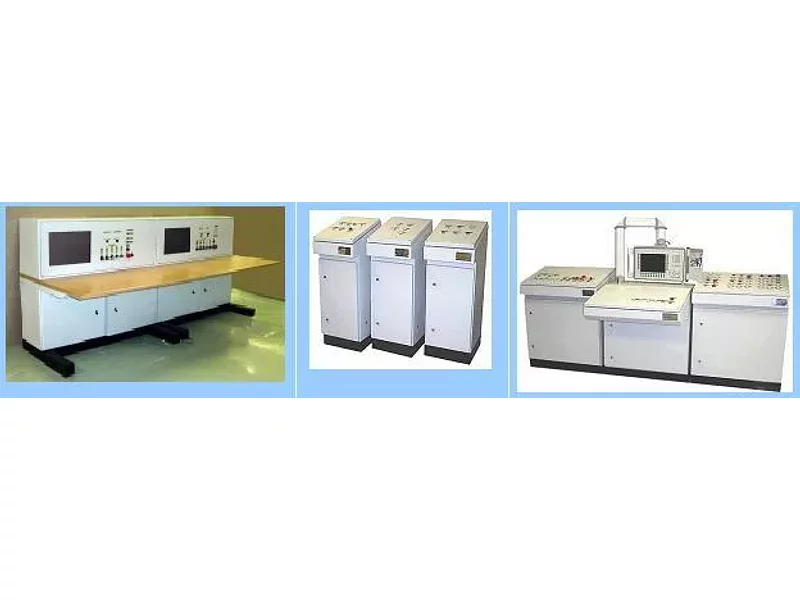

ПУЛЬТЫЭЛЕКТРОТЕХНИЧЕСКИЕ ШКАФЫЯЩИКИ
НАЗНАЧЕНИЕ:
для распределения электрической энергии, управления и защиты оборудования, потребляющего электрическую энергию, а также для измерения и сигнализации. Особенности изготавливаемых на предприятии низковольтных комплектных устройств:

стандартные НКУ нестандартные НКУ; шкафы управления для АСУ ТП; НКУ собственной разработки по ТЗ заказчика.

НАШИ ПОТРЕБИТЕЛИ:

Калининская АЭС; Белоярская АЭС; Курская АЭС; ФГУП "Уральский электрохимический комбинат"; ЗАО "Далур"; Нижне-Тагильский металлургический комбинат (НТМК); и др.

Корпуса для НКУ изготовлены на современном листообрабатывающем комплексе "Finn Power" (Финляндия) и имеют высокое качество. Качество нашей продукции гарантируется производственными традициями предприятия и подтверждено лицензиями Госатомнадзора РФ на изготовление (рег. № УО-12-101-0889 от 05.08.2003) и конструирование (рег. № УО-11-101-0878 от 20.07.2003) электротехнической продукции для предприятий атомной промышленности.


Шкафы управления серии РТЗО-88М
Станция управления погружным электронасосом "СУПЭН 01.00.000"
Технические характеристики НКУ типа РТЗО:

Номинальное напряжение главной цепи 380 В, 50 Гц Номинальное напряжение вспомогательных цепей 220 В, 380 В, 50 Гц Номинальный ток шкафа ввода с одним реактором 50 А Номинальный ток шкафа ввода с двумя реакторами 100 А Степень защиты оболочки IP31 (IP41, IP43, IP54 по заказу) Климатическое исполнение УХЛ 3 (Т 3 по заказу) Габаритные размеры (высота x ширина x глубина), мм 2000(2200*)x800x400 * высота по каркасу, размер крыши козырька со светильником - 150 мм.

Основные технические характеристики:

Номинальное напряжение переменного тока, В не более 1000 Номинальная частота, Гц 50 Номинальный ток, А

- для открытых НКУ, А, не более 1600
- для шкафных и многошкафных НКУ, А, не более 1000
- для ящичных и многоящичных НКУ, А, не более 630

Кратковременный ток короткого замыкания в течение 1с, кА

- для открытых НКУ, кА 40
- для защищенных НКУ, кА 25

Габаритные размеры: масса в зависимости от схемы главных цепей

Функциональные возможности станции "СУПЭН 01.00.000"

Станция управления погружным электронасосом "СУПЭН 01.00.000" обеспечивает:

длительный непрерывный режим работы двигателя насоса мощностью 2-10 кВт с автоматическим защитным отключением в следующих ситуациях:

- недопустимое повышение, либо понижение, либо перекос фазовых напряжений, в т.ч. обрыв фазы,
- недопустимое повышение, либо понижение тока потребления по любой фазе, в т.ч. обрыв и КЗ;

периодический контроль сопротивления изоляции на включенном двигателе и запрещает его включение при недопустимо низком значении сопротивления изоляции; автоматическое определение "сухого хода" и переводит двигатель (насос) в соответствующий режим; фиксацию памяти до 512 фактов последних событий защитного отключения с указанием причины, даты и времени (журнал событий), а также подсчитывает время наработки двигателя (насоса); фиксацию памяти всех установленных пользователем параметров:

- защитного отключения,
- повторного включения,
- режима "сухой ход";

возможность объединения в сеть АСУ ТП по линии связи с интерфейсом RS-485.

В сети АСУ ТП станция "СУПЭН 01.00.000" обеспечивает выполнение следующих функций:

управление двигателем насоса (вкл/выкл); чтение текущего состояния двигателя (включен/выключен); чтение и установка (изменение) параметров:
- защитного отключения,
- повторного включения,
- режима "сухой ход",
- даты и времени системных часов станции; чтение журнала событий.

Конструкция
Корпуса НКУ изготавливаются из стального листа толщиной 1,5 мм, двери - 2,0 мм.
Покрытие корпусов полиамидное порошковое.
Двери шкафов и ящиков открываются на угол 130о.
Рабочие панели пультов открываются вверх на угол не менее 70о и фиксируются в открытом состоянии.
Несущие конструкции обеспечивают их сборку в многошкафные устройства на объекте эксплуатации.
При массе НКУ свыше 20 кг предусмотрены узлы для строповки.
Болтовые и винтовые соединения предохранены от самоотвинчивания.
Для крепления комплектующих изделий, внутренних проводок, кабелей внешних электрических соединений в НКУ предусмотрены элементы крепления:
- монтажные рейки;
- панели;
- кронштейны и т.д.

Условия эксплуатации
Вид климатического исполнения, стойкость к внешним механическим воздействиям, а также степень защиты оболочки задает  заказчик в зависимости от условий эксплуатации.

НКУ проектируются и изготовляются для следующих условий эксплуатации:

климатическое исполнение УХЛ 4 по ГОСТ 15150; атмосфера типа П (промышленная) по ГОСТ 15150; высота установки не более 1000 м над уровнем моря; воздействие внешних механических факторов - группа М1 по ГОСТ 17516.1; степень защиты оболочки от IP20 до IP54 по ГОСТ 14254.

Безопасность
Общие меры защиты от поражения электрическим током соответствуют ГОСТ 31331.3/ГОСТ Р 505713.

Гарантии
Гарантийный срок эксплуатации - два с половиной года со дня изготовления.
По дополнительному соглашению между сторонами возможно установление другого гарантийного срока .
