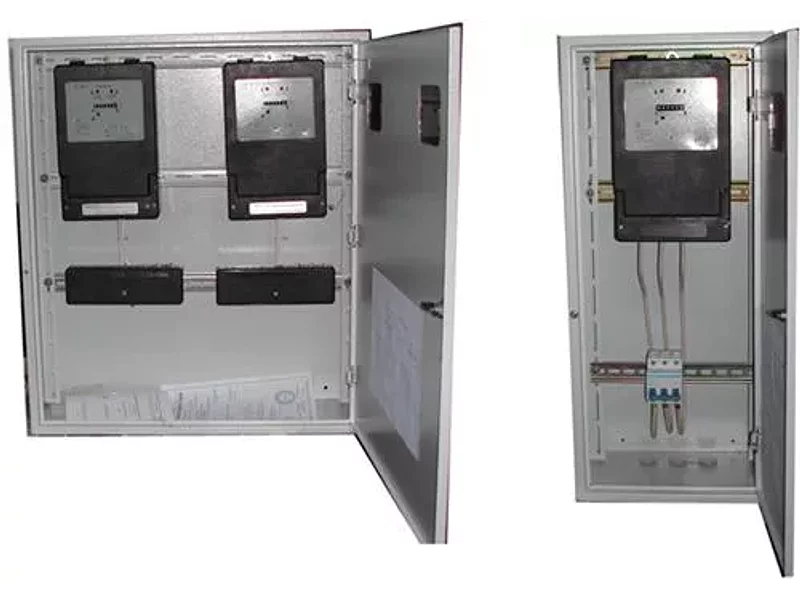

Шкаф коммерческого учета ШУ-1, ШУ-2

Обозначение:
Ш - шкаф;
У- учета;
1 - с одним счетчиком;
2 - с двумя счетчиками;
Т- трансформаторного включения

Шкаф учета ШУ-1(2) - предназначен для коммерческого учёта электроэнергии промышленных потребителей, офисных и жилых зданий, в электрических сетях переменного тока напряжением 380/220В частотой 50Гц.

В шкафу устанавливается счетчик прямого или трансформаторного включения. Счетчик монтируется в шкафу на металлических рейках. Возможна установка различных типов счетчика и отключающих аппаратов.

На вводе в шкаф при установке счетчиков прямого включения устанавливается вводной аппарат без расцепителя. При установке счетчиков трансформаторного включения в шкафу устанавливается испытательная коробка. Трансформаторы тока устанавливаются во вводной панели или в главном распределительном щите.

В ШУ -1(2) имеются по три отверстия в нижней и верхних стенках для ввода и вывода питающих кабелей. Конструктивно щит выполнен для подключения к пятипроводной сети.
Шкаф закрывается на ключ и имеет приспособление для пломбировки.

Преимущества использования ШУ-1, ШУ-2 для энергоснабжающих организаций:

Обеспечение защиты электросчетчиков и испытательных коробок от несанкционированного вмешательства; Удобство обслуживания электросчетчиков, в том числе, при их периодической замене;

Технические характеристики:

Габаритные размеры (в/ш/г): 700/300/200 (700/600/200) Напряжение: 380/220В 50Гц; Номинальный ожидаемый ток к.з.: не более 10кА; Класс защиты от поражения электрическим током: I; Вид системы заземления: TN-S, TN-S-C Степень защиты, создаваемая оболочкой: IP41(по отдельным заказам - IP54); Окружающая среда: не взрывоопасная, не содержащая токопроводящей пыли более 0,2-1 мг/м3 и агрессивных газов и паров - не более 50 мг/м3, влажность воздуха не более 80% при температуре 250С; Гарантийный срок: 24 месяца; Срок службы: 20 лет.
