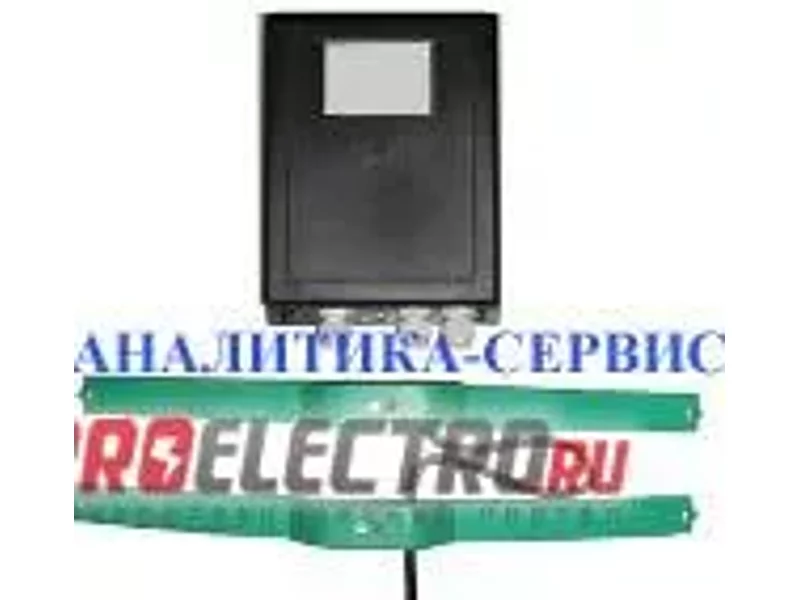

Сигнализатор уровня СУ-1М-2-1Сигнализатор уровня СУ-1М-2-1 предназначен для контроля уровня среды в технологической емкости. Сигнализатор СУ-1М-2-1 управляет привалом валков в мукомольных вальцевых станках серии А1-БЗН.   Описание cигнализатора уровня СУ-1М-2-1 Сигнализатор СУ-1М-2-1 для станка А1Б3Н состоит из двух датчиков и преобразователя релейного. Крепление датчиков осуществляется поверх питающей трубы станка с помощью хомута и пружинных колец. В месте установки датчиков стенки емкости должны быть сделаны из диэлектрика. В каждом датчике есть настроечный резистор, регулирующий чувствительность в зависимости от плотности и размера гранул контролируемой среды. Для удобства регулировки предусмотрена индикация настройки датчиков в виде светодиодов. Преобразователь релейный состоит из корпуса и крышки. В корпусе размещены плата с электронными компонентами, колодки подключения внешних проводов, выходное реле. В основу принципа действия сигнализатора СУ-1М-2-1 положен высокочастотный резонансный метод, основанный на изменении параметров колебательного контура при воздействии контролируемой среды на чувствительный элемент, входящий в этот контур. При наличии контролируемой среды в рабочей зоне чувствительного элемента изменяется его емкость. Это изменение преобразовывается электрической схемой датчика при напряжении постоянного тока, управляющего работой выходного реле преобразователя. Питание датчиков осуществляется стабилизированным напряжением от стабилизатора, а выходного реле - нестабилизированным напряжением выпрямителя преобразователя релейного.   Особенности СУ-1М

установка датчиков производится вне рабочего пространства станка;

контроль наличия продукта осуществляется без физического контакта с продуктом;

наличие световой индикации облегчает настройку;

применяемая схема в значительной мере не чувствительна к изменениям влажности и плотности контролируемого продукта, что делает ненужным частую переналадку сигнализатора СУ-1М-2-1.

 Технические характеристики сигнализатора СУ-1М-2-1 Размер гранул контролируемой среды, мм от 0,2 до 12 Плотность не менее, кг/м3 300 исполнение по степени защиты по ГОСТ 14254 IP54 Потребляемая мощность, не более, Вт 5 Питание, В/Гц 220/50 Габаритные размеры, мм 160х90х120 Вес, кг 1,5
Комплект поставки сигнализатора уровня СУ-1М-2-1

Датчик верхний с хомутом крепления Датчик нижний с хомутом крепления Преобразователь релейный Крепеж Паспорт
