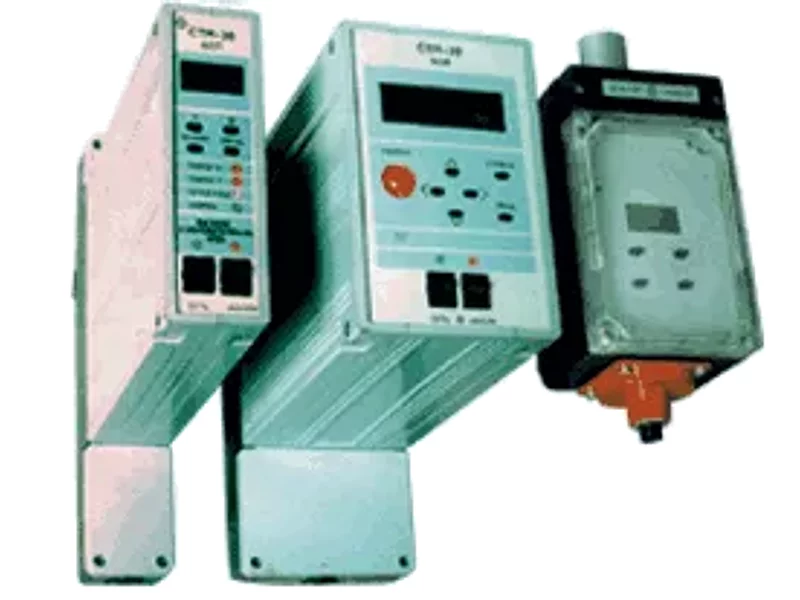

СТМ-30 - сигнализатор горючих газов

СТМ-30 - сигнализатор горючих газов.
Предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.

Область применения: в процессе нефте- и газодобычи, на нефте- и газопроводах; на объектах газовых хозяйств, в автомобильных хозяйствах, на заправках; на промышленных предприятиях (окрасочные участки, канализация, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.

Тип газоанализатора - стационарный. Принцип работы - термохимический.

Основные технические характеристики

Датчики выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕхdibIICT6(T3) (для СТМ-30-30, СТМ-30-31 1ЕxdibIIAT4); блоки датчиков выполнены во взрывобезопаснои исполнении с маркировкой по взрывозащите 1ЕxibIICT6 Х ) (для СТМ-30-30, СТМ-30-31 1ЕxibIIAT4 Х); БС и П имеют входную искробезопасную цепь ExibIIC.
Блоки датчиков взаимозаменяемы без регулировки в месте установки и без отключения питания.

Сигнализаторы СТМ-30 состоят из блока сигнализации и питания (БС и П), блока датчика (со встроенным или выносным датчиком) и блока обмена информацией БОИ (с возможностью подключения от 1 до 16 БС и П для модификаций сигнализаторов только с цифровой индикацией).
Сигнализаторы имеют световую сигнализацию при достижении пороговых концентраций горючих газов или неисправности датчика.

СТМ-30 с цифровой индикацией состоит из:

БД - производят измерения и выдают цифровую индикацию текущей концентрации контролируемых газов по месту установки и передают нормированный сигнал по 2-х проводной линии связи на БСП. БСП - обрабатывает информацию поступающую с БД, имеет цифровую индикацию текущей концентрации контролируемых газов, выдает световой сигнал и замыкает (размыкает) “сухие” контакты реле при достижении пороговых значений концентрации (пороги регулируемые) и неисправности датчика БОИ - производит сбор информации с БСП (от 1 до 16), накопление, хранение и передачу обработанных данных в информационную систему посредством цифрового интерфейса (RS 232, RS 485).

Конструкция сигнализаторов позволяет объединять каналы в единые информационные системы до 99 БОИ (1584 точек контроля) для защиты объектов и упрощает монтаж, обслуживание, поверку и ремонт непосредственно на объектах.

В случае использования модификаций сигнализаторов с принудительной подачей контролируемой среды необходима линия сжатого воздуха с давлением от 0,25 до 0,6 МПа. Загрязненность линии сжатого воздуха должна быть не более класса 5 по ГОСТ 17433. Расход контролируемой среды для сигнализаторов с принудительной подачей пробы не менее 48 л/ч.

Модификация СТМ-30-07 предназначена для использования сигнализатора в условиях повышенных электромагнитных помех и усиленной производственной вибрации.

Комплект поставки:
Оборудование в соответствии с таблицей исполнений СТМ-30, комплект ЗИП и эксплуатационная документация.
