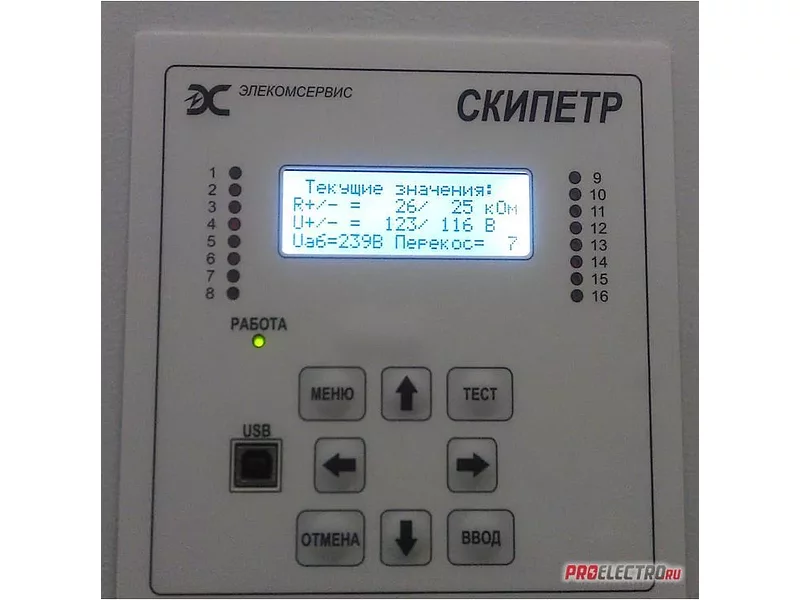

Система контроля изоляции СКИПЕТР

Система контроля изоляции СКИПЕТР предназначена для пофидерного контроля сопротивления изоляции сети постоянного тока с напряжением 110/220В относительно земли и автоматического определения присоединений с повреждённой изоляцией без отключения напряжения.Система контроля изоляции полностью соответствует требованиям ФСК, работает со стандартным устройством контроля изоляции на основе Т-моста.Применение: в СОПТ электрических станций и подстанций, ЩПТ, ШРОТ, КРУ, необслуживаемых подстанциях. Подходит для любых электрических сетей постоянного тока 110/220 В.Возможности системы: работа в разветвлённых сетях, в соединённых между собой сетях, в сетях с большой ёмкостью. Система осуществляет:

контроль и сигнализацию повышения / снижения напряжения в сети, контроль и сигнализацию перекосов напряжения в сети, контроль и сигнализацию снижения сопротивления изоляции сети в целом и по полюсам, определение и отображение ёмкости сети и отдельных присоединений, измерение сопротивления изоляции присоединений, определение присоединений с повреждённой изоляцией.

Точное определение места повреждения изоляции осуществляется при использовании клещей СКИПЕТР-КТ.
Технические характеристики

Напряжение контролируемой сети постоянного тока: 87…300 В Диапазон регулировки порога сигнализации по снижению сопротивления изоляции: 2…200 кОм Количество уставок измерения снижения изоляции 2 Погрешность измерения сопротивления изоляции – не более: 10% Максимальное количество контролируемых фидеров, шт. 16 / 4080 Диапазон показаний при контроле сопротивления изоляции, кОм 0 ÷ 9999 Диапазон показаний при поиске места повреждения изоляции, кОм 0 ÷ 999 Допустимая емкость сети относительно земли, мкФ 300 Допустимая емкость отдельного присоединения, мкФ 20 Интерфейс связи с АСУ ТП RS485 Протокол связи с АСУ ТП Modbus
