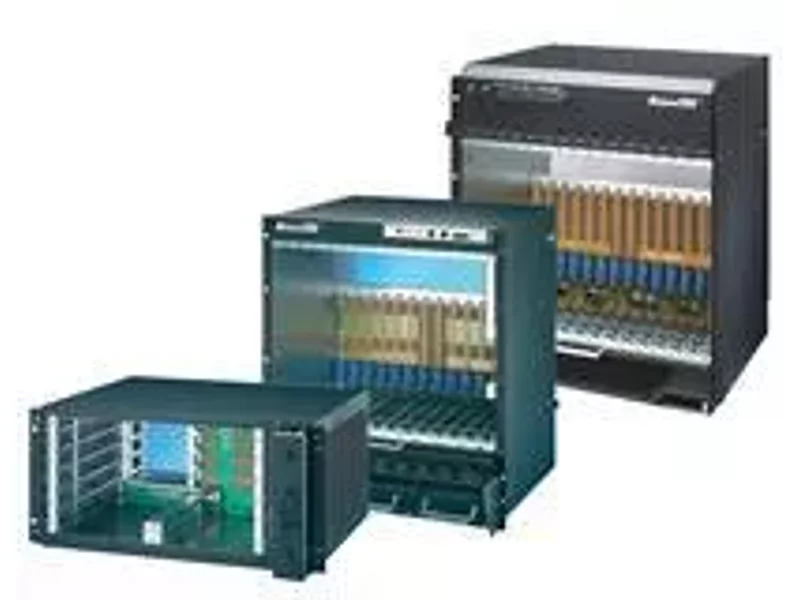

Системы AdvancedTCA (PICMG 3.0)

Системы AdvancedTCA (PICMG 3.0)
Системы AdvancedTCA 12U на 14 слотов Full mesh с резервированными источниками питания, вентиляторами и двумя управляющими контроллерами. Системы разработчика для AdvancedTCA. Дополнительные аксессуары.

Описание

Системное шасси AdvancedTCA на 16 слотов

Соответствует требованиям стандарта PICMG 3.0 Rev. 2.0 (AdvancedTCA) Оптимальное использование пространства при установке в шкафы шириной 23 дюйма и шкафы ETSI Отводимая тепловая мощность до 200 Вт на плату Подключение кабелей спереди и сзади Кроссплата на 16 слотов с топологией «двойная звезда» (dual star) или «полносвязная ячеистая сеть» (full mesh) Вмещает до 16 основных плат и плат Rear I/O высотой 8U и шириной 6 HP Два резервированных модуля ввода питания (РЕМ) на напряжение 48 или 60 В постоянного тока Три резервированных вентиляторных модуля с возможностью «горячей» замены Рассчитано на установку 2 модулей управления шасси (Shelf Managers) типа Pigeon Point ShMM 500 с шинной или радиальной топологией Модуль тревог Shelf Alarm Panel (SAP) В комплекте монтажные кронштейны для установки в шкаф ETSI или 23дюймовый шкаф

Системное шасси AdvancedTCA на 14 слотов

Соответствует требованиям стандарта PICMG 3.0 Rev. 2.0 (AdvancedTCA) Оптимальное использование пространства при установке в 19дюймовые шкафы Отводимая тепловая мощность до 200 Вт на плату Подключение кабелей спереди и сзади Кроссплата на 14 слотов с топологией «двойная звезда» (dual star) или «полносвязная ячеистая сеть» (full mesh) Вмещает до 14 основных плат и плат Rear I/O высотой 8U и шириной 6 HP Два резервированных модуля ввода питания (РЕМ) на напряжение 48 В постоянного тока Три резервированных вентиляторных модуля с возможностью «горячей» замены Рассчитано на установку 2 модулей управления шасси (Shelf Managers) типа Pigeon Point ShMM 500 с шинной или радиальной топологией Модуль тревог Shelf Alarm Panel (SAP) В комплекте монтажные кронштейны для установки в 19дюймовый шкаф

Системное шасси AdvancedTCA на 5 слотов

Для разработки и тестирования плат и программного обеспечения систем AdvancedTCA Соответствует требованиям стандарта PICMG 3.0 Rev. 2.0 (AdvancedTCA) Оптимальное использование пространства при установке в 19дюймовые шкафы Подключение кабелей спереди и сзади Кроссплата на 5 слотов с топологией «полносвязная ячеистая сеть» (full mesh) Вмещает до 5 основных плат и плат Rear I/O высотой 8U и шириной 6 HP Два вентилятора обеспечивают отводимую тепловую мощность до 200 Вт на плату Рассчитано на установку 2 модулей управления шасси (Shelf Managers) типа Pigeon Point ShMM 300 Может работать без модулей управления шасси (Shelf Managers) Система электропитания (на выбор): два резервированных модуля ввода питания (РЕМ) на напряжение 48 В постоянного тока (устанавливаются в задней части шасси); источник питания от сети переменного тока напряжением 115...230 В мощностью 1000 Вт (устанавливается в зоне размещения плат Rear I/O)
