СКАПО - система контроля атмосферы промышленных объектов

СКАПО - система контроля атмосферы промышленных объектов.
Многоканальная газоаналитическая система СКАПО предназначена для непрерывного автоматического контроля концентраций токсичных, взрывоопасных газов, кислорода и сигнализации о превышении заданных порогов, а также управления исполнительными устройствами (системы вентиляции, звуковые и световые сигнализации), а также (по отдельному заказу) других параметров: скорость потока воздуха, температуры, влажности, давления и т.д.

Универсальность и гибкость в конфигурации системы позволяет эффективно и экономично решать вопросы комплексного контроля в рабочей зоне ПДК токсичных (CО2, СО, НСL, NО2, SO2, CL2, NH3, H2S), ДВК взрывоопасных газов (CH4, C3H8, ЕХ, Н2, С2Н2 и др.) и кислорода (O2).

Система СКАПО выполняет следующие функции:

выдачу сигналов при достижении предельно допустимых значений довзрывоопасных концентраций горючих газов и паров; выдачу сигналов при достижении предельно допустимых значений вредных токсичных веществ; управление (включено/выключено) исполнительными устройствами, технологическим оборудованием объекта контроля; оповещение персонала об аварийной ситуации; хранение информации о состоянии атмосферы объекта, ее обработки и отображения на ПЭВМ;

Система позволяет регистрировать степень загазованности как непосредственно на объектах, так и в операторной на персональной ЭВМ.

Структура системы СКАПО:

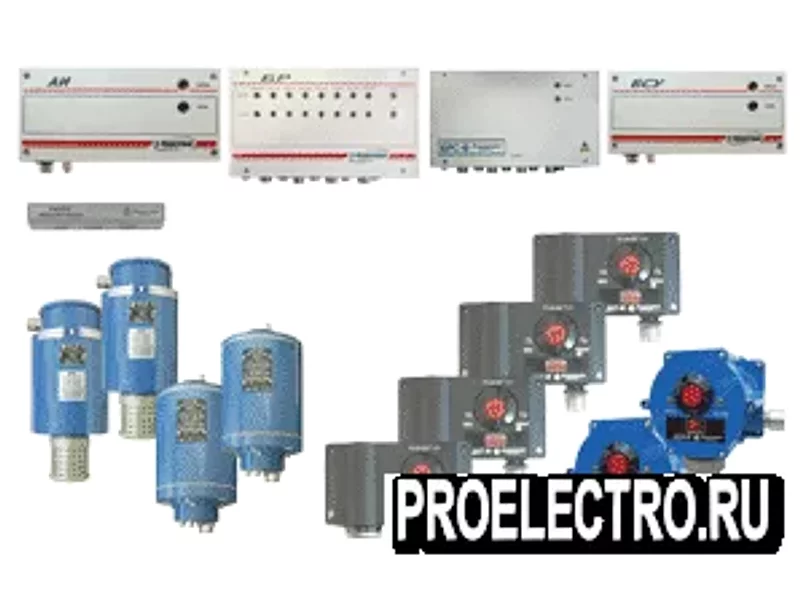

Блок сигнализации и управления (БСУ); Блок расширения и связи (БРС); Блок реле (БР); Адаптер интерфейса (АИ); Коробка разветвительная; Блок местной сигнализации (БМС); ПЭВМ; Датчики-газоанализаторы (ДАК, ДАМ, ДАХ-М), датчики-сигнализаторы (ДАТ-М, СТМ-30); Пульт контроля (для контроля режимов работы составных частей системы).

Количество составных частей СКАПО:

ПЭВМ или БСУ - 1 шт. БРС и БР (в сумме) - 64 шт. Датчики - 512 шт. БМС, АИ, КР и ПК - не нормируется.

Система СКАПО имеет три варианта построения

система с шинной архитектурой (с управлением от ПЭВМ) система с шинной архитектурой (с управлением от БСУ); система с последовательной передачей данных.

Учитывая многообразие задач решаемой системой СКАПО и условия ее эксплуатации, выбор конфигурации и конструктива системы необходимо осуществлять путем заполнения опросного листа.
Достоинства и отличительные особенности СКАПО с шинной архитектурой:

Структура системы позволяет заменить практически весь ассортимент существующих на производстве стационарных газоаналитических приборов и контролировать до 512 потенциально опасных точек.
Широкий спектр контролируемых газов обеспечивается возможностью комплектования системы датчиками с различными принципами действия, в том числе оптико-абсорбционными и термомагнитным.

Инфракрасная технология измерения применяется в экстремальных условиях и позволяет использовать датчик ДАК даже в зонах, где типичные отравители катализа нарушают нормальную работу термохимических сенсоров.
Все датчики собственного изготовления и имеют единый конструктив, что позволяет значительно упростить монтаж и эксплуатацию системы.

Возможность архивирования информации о состоянии объектов и имевших место аварийных ситуациях позволяет контролировать и протоколировать состояние загазованности.
По отдельному заказу возможно комплектование системы сиренами, световым табло, кнопками квитирования, а также блоками местной сигнализации (БМС) позволяющими контролировать (световая и звуковая сигнализация) факт превышения загазованности не только в операторной, но и на объекте в месте установки датчика.

Блоки реле позволяют управлять мощными исполнительными устройствами (аварийная вентиляция, сирены для оповещения персонала и населения и т. д.) с целью предотвращения или ликвидации аварийных ситуаций.
Возможность создания разветвленной системы сбора информации с произвольной конфигурацией топологии системы данных.
Возможность штатного подключения кнопок квитирования к БРС.
Возможность подключения БР в любом месте информационной сети, программирование срабатывания контактов реле от любого датчика или группы датчиков, по любому установленному оператором уровню (три и более порогов срабатывания).
Возможность управления работой БР (включение - выключение реле) с клавиатуры центральной ПЭВМ.
