Система крепления лотков ОСТЕК

Подвес настенный (ПН)– сборная позиция.
-Консоль подвеса (КП длиной по ширине лотка) вставить в Настенную планку перфорированную
-Совместив отверстия широкой стороны Консоли (КП) и центральной части Планки (НПП), закрепить двумя Болтами и двумя Гайками.
Метизы, используемые для сборки подвеса:
Болт – М8х45 полнонарезной;
Гайка – М8 со стопорным буртиком.
Все вышеуказанные конструкции крепятся к стене следующим образом:
1.В размеченных на стене местах подготовить два отверстия.
2.Настенный кронштейн (в сборе) прикрепить в требуемом месте к стене с помощью двух комплектов Анкер забиваемый М8х30 и Болт полнонарезной М8х40.
Можно использовать другой вариант крепления к стене (например, дюбель-гвоздь или анкер-болт).
Подвес Потолочный (ППТ) – сборная позиция.
-Закрепить Уголки монтажные (УМ) по бокам к Стойке потолочного подвеса (СПТ), совместив верхнюю горизонталь и отверстия, с помощью двух Болтов и двух Гаек.
-Консоль подвеса (КП длиной по ширине лотка)вставить в Стойку потолочного подвеса (СПТ), и, совместив отверстия на требуемой высоте, закрепить двумя Болтами и двумя Гайками.
Метизы, используемые для сборки подвеса:
Болт – М8х40 полнонарезной;
Гайка –М8 со стопорным буртиком.

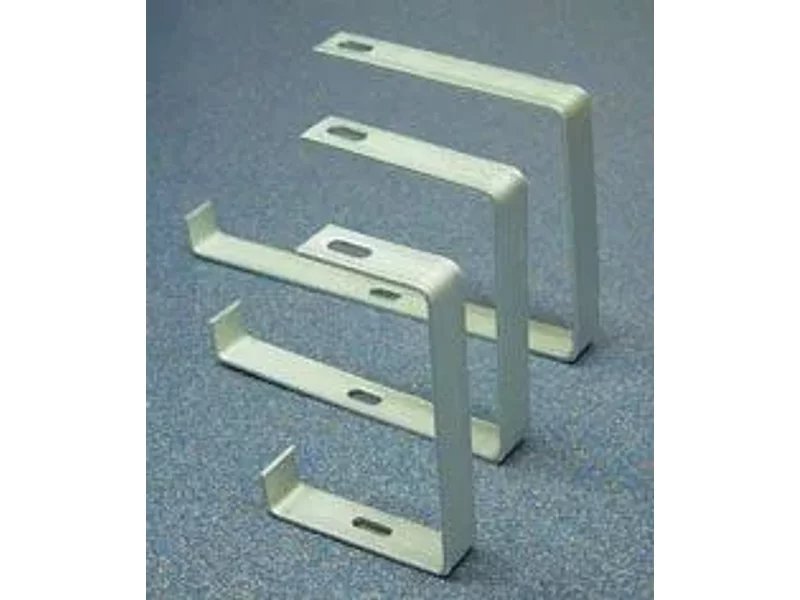

С-образный Подвес Потолочный (СПП) ОСТЕК - новая система крепления кабельных лотков к потолку - упрощенная, экономичная. Это моноподвес, не требующий дополнительной сборки.
