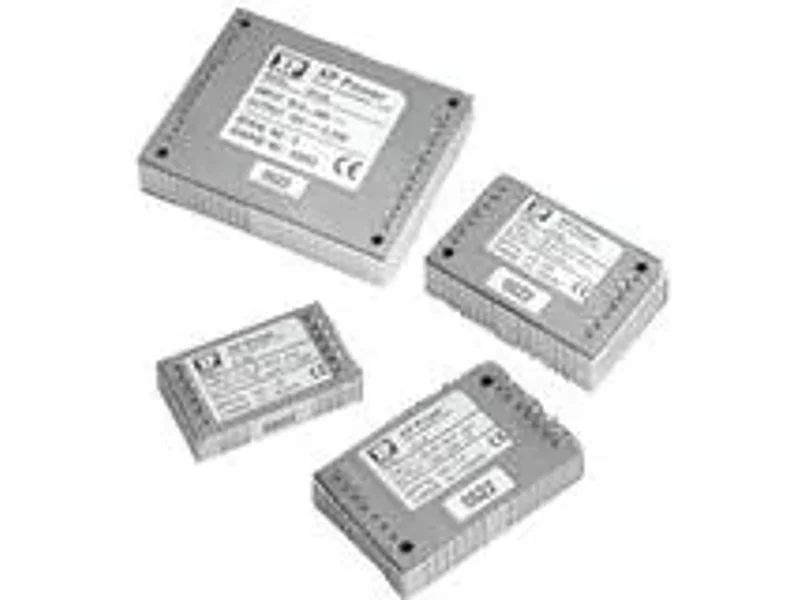

Серия MTC Преобразователи DC/DC с выходной мощностью 4-35 Вт.
Характеристики
DC/DC - преобразователи серии MTC предназначены для применения в военной, специальной технике и авиационном оборудовании.
Они могут быть использованы в системах с номинальным значением напряжения источника входной электроэнергии 28 В, предельными значениями отклонения напряжения питающей сети от 15,5 до 40 В. Модули серии MTC способны функционировать при импульсных напряжениях с амплитудой 100 В длительностью 50 мсек и до 50 В - длительностью 1 сек. При использовании дополнительного фильтра помехоустойчивость соответствует требованиям MIL-STD 1275A/B и MIL-STD 704A.
Модуль преобразователя снабжен крепежными отверстиями для монтажа на плату и обеспечения механической фиксации, что улучшает показатели устойчивости к воздействию вибрации и ударов. Дополнительный помехоподавляющий фильтр MTF, с мощностью 50 Вт защищает от импульсов напряжения и подавляет кондуктивные помехи. Это обеспечивает соответствие требованиям промышленных стандартов по ЭМС и устойчивости к воздействию внешних помех.
В основе конструкции МТС положен однотактный прямоходовой преобразователь с синхронным выпрямлением в выходном каскаде, что увеличивает КПД изделия. Номинальная частота преобразования 450 кГц обеспечивает оптимальное соотношение КПД, удельной мощности и ЭМС. Силовой преобразователь и функции управления выполнены на разных печатных платах для экономии пространства и увеличения удельной мощности.
Характеристики
- Модели с выходными мощностями 5, 15, 30 Вт Диапазон входных напряжений 15,5…40 В Модели с одним каналом выходного напряжения с номинальными значениями 3,3; 5; 12; 15 и 28 В; модели с выходными мощностями 15 и 30 Вт доступны с двумя выходными каналами ±12 и ±15В Коэффициент полезного действия до 83% (макс.) (для 30-ваттных моделей) Частота преобразования 450 кГц (частота внешней синхронизации 400-500 кГц) Гальваническая развязка выходных цепей от входных цепей 1500 В Диапазон рабочих температур от -40 до +100ºС ; доступны модели с расширенным диапазоном температур от -55 до +100ºС (модели с суффиксом LT) Удар 100 g Вибрация в диапазоне частот от 10 до 2000 Гц Габаритные размеры 32×19,3×8,7 мм (5-ваттные модели); 40×26×9,7 мм (15-ваттные модели); 58×46×12,7 мм (30-ваттные модели)
DC/DC - преобразователи серии MTC предназначены для применения в военной, специальной технике и авиационном оборудовании.
Они могут быть использованы в системах с номинальным значением напряжения источника входной электроэнергии 28 В, предельными значениями отклонения напряжения питающей сети от 15,5 до 40 В. Модули серии MTC способны функционировать при импульсных напряжениях с амплитудой 100 В длительностью 50 мсек и до 50 В - длительностью 1 сек. При использовании дополнительного фильтра помехоустойчивость соответствует требованиям MIL-STD 1275A/B и MIL-STD 704A.
Модуль преобразователя снабжен крепежными отверстиями для монтажа на плату и обеспечения механической фиксации, что улучшает показатели устойчивости к воздействию вибрации и ударов. Дополнительный помехоподавляющий фильтр MTF, с мощностью 50 Вт защищает от импульсов напряжения и подавляет кондуктивные помехи. Это обеспечивает соответствие требованиям промышленных стандартов по ЭМС и устойчивости к воздействию внешних помех.
В основе конструкции МТС положен однотактный прямоходовой преобразователь с синхронным выпрямлением в выходном каскаде, что увеличивает КПД изделия. Номинальная частота преобразования 450 кГц обеспечивает оптимальное соотношение КПД, удельной мощности и ЭМС. Силовой преобразователь и функции управления выполнены на разных печатных платах для экономии пространства и увеличения удельной мощности.
