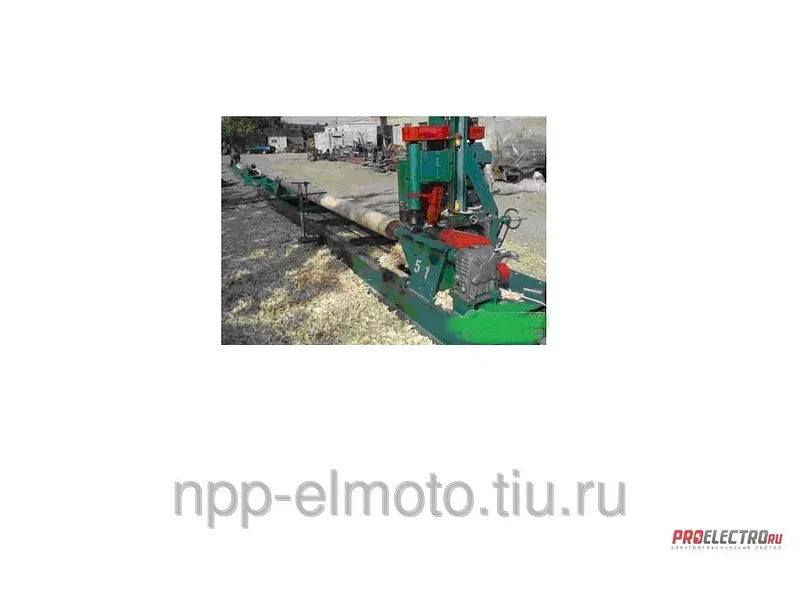

Оцилиндровочный станок Зодиак 8000

Общая информация о оцилиндровочном станке Зодиак 8000 Станок предназначен для оцилиндровки бревен, выборки паза, чаши и сверловки отверстий под шкант. В виде сырья, можно использовать, помимо пиловочника, брус, брёвна с повышенной кривизной, сучковатостью и конусностью («морковник»). Узлы станка, расположены на раме длинной 10 метров, состоящей из четырёх частей. Бревно зажимается между приводной передней бабкой и подвижной задней бабкой. Обдирочный и чистовой фрезерные узлы, находятся на каретке, приводимой двумя цепями и мотор ― редуктором. Точность геометрии изделий обусловлена тем, что каретка перемещается по высокоточным мощным призмовидным рельсам, а так же за счёт применения поддерживающего люнета, исключающего провисание бревна. Принцип работы построен по аналогии с токарным станком, только роль резца здесь выполняет вращающаяся фреза. Закрепленное в центрах бревно вращается навстречу фрезерному узлу, расположенному на каретке. Каретка, приводимая в движение лебедочным механизмом, перемещается вдоль бревна со скоростью 2 м/мин. При этом, фреза снимает слой за слоем излишки древесины до получения необходимого диаметра бревна. Далее производится фрезеровка продольного и поперечного пазов. При необходимости, производится фугование сторон бревна. В силу того, что обработка производится относительно оси бревна, изделие не повторяет кривизны исходного материала ― это еще одно из преимуществ "Зодиак-8000". Заготовка подаётся так же, как например, на раму ленточнопильного станка – с бревнотаски, накопителя или кран – балкой и центруется гидравлическими домкратами. Обдирочная фреза уменьшает диаметр бревна за один проход до 80 мм и работает одновременно с чистовой фрезой. Исключена возможность неверной установки оператором ножей и качество поверхности зависит только от заточки инструмента (периодичность заточки 25-30 м³ по выходу). Применены легко затачиваемые бланкетные ножи (сталь HSS). Оптимальные режимы резания подбираются оператором за счёт изменения частотными преобразователями (фирма LG), скоростей подач и изменения скоростей вращения бревна и чистовой фрезы. Производительность станка, в первую очередь зависит от организации подачи бревна и качества сырья и составляет 3, 5 –6 м³ в смену. Станок поставляется в комплекте с инструментом и технологией сборки домов. В виде опций пильный узел для выборки компенсационного паза и пусконаладочные работы.

Преимущества Узлы станка, расположены на раме длинной 10 метров, состоящей из четырёх частей. Бревно зажимается между приводной передней бабкой и подвижной задней бабкой. Обдирочный и чистовой фрезерные узлы, находятся на каретке, приводимой двумя цепями и мотор ― редуктором. Точность геометрии изделий обусловлена тем, что каретка перемещается по высокоточным мощным призмовидным рельсам, а так же за счёт применения поддерживающего люнета, исключающего провисание бревна. Заготовка подаётся так же, как на пример, на раму ленточнопильного станка – с бревнотаски, накопителя или кран – балкой и центруется гидравлическими домкратами или электрическими прижимами. Обдирочная фреза уменьшает диаметр бревна за один проход до 80 мм и работает одновременно с чистовой фрезой. Исключена возможность неверной установки оператором ножей и качество поверхности зависит только от заточки инструмента (периодичность заточки 25-30 м3 по выходу). Применены легко затачиваемые бланкетные ножи (сталь HSS). Оптимальные режимы резания подбираются оператором за счёт изменения частотными преобразователями (фирма LG), скоростей подач и изменения скоростей вращения бревна и чистовой фрезы. Производительность станка, в первую очередь зависит от организации подачи бревна и качества сырья и составляет 3, 5 – 6 м3 в смену. Станок поставляется в комплекте с инструментом и технологией сборки домов. В виде опций пильный узел для выборки компенсационного паза и пусконаладочные работы.

Технические характеристики оцилиндровочного оборудования Зодиак 8000 Наименование характеристики Значение характеристики Максимальный диаметр бревна на входе, мм 500 Диаметр бревна на выходе, мм 160 ÷ 320 Длина бревна, мм 1000 ÷ 8100 Частота вращения бревна, об/мин 32, 42, 50 Скорость перемещения каретки, м/мин 0-4 Частота вращения обдирочной фрезы, об/мин 4000 Частота вращения чистовой фрезы, об/мин 3200, 4000 Производительность, п.м. в смену 180 Суммарная мощность электродвигателей 19,86 Привод обдирочной фрезы 15   Привод чистовой фрезы 3 Привод вращения бревна 1,5 Привод перемещения каретки  0,18 Привод перемещения при выборке «чашки» 0,18 Габаритные размеры станка, мм 10000х1400х1600 Масса, кг  1560
