БАПП-станция автоматического пенного пожаротушения блочного исполнения

БАПП-станция автоматического пенного пожаротушения блочного исполнения.
Станция автоматического пенного пожаротушения блочного исполнения типа БАПП предназначена для подачи огнетушащего вещества при возникновении пожара и применяется в системах пенного пожаротушения для компрессорных станций с газотурбинным приводом газоперекачивающих агрегатов.

Станция эксплуатируется в районах со следующими климатическими условиями:

высота установки над уровнем моря не более 1000 м; температура окружающего воздуха от минус 50°С до плюс 55°С; среднесуточная относительная влажность воздуха до 80 % при плюс 15°С; вес снегового покрова до 1,5Па (150 кГс/м2) нормативное значение ветрового давления до 0,54 кПа (55 кгс/м2). отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений.

Основные параметры БАПП

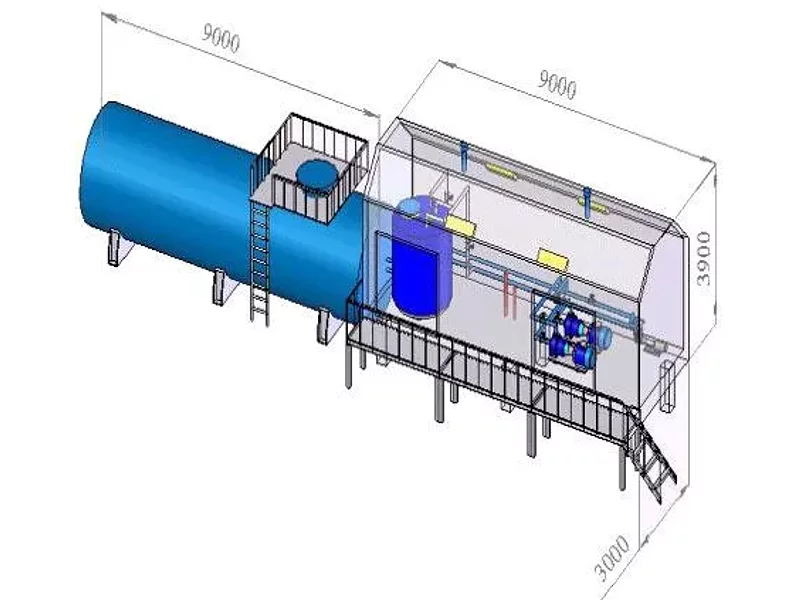

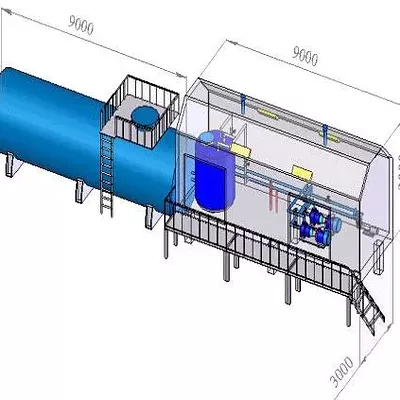

Категория производства по взрывопожароопасности: В Класс здания: II Степень огнестойкости по СНиП 21-01-97: IIIа Площадь застройки, м2: 59,2 Строительный объём, м3: 89,9 Расход тепла на отопление, кВт: 46,16 Габаритные размеры, мм

      - длина: 2х9000
      - ширина: 3000
      - высота: 3900

Масса, т: 8,000

Компоновочные и технологические решения

Станция оснащена:

резервуаром стальным горизонтальным для нефтепроводуктов емкостью 50 м3 - 1 шт. баком пенообразователя вместимостью 4 м3 - 2 шт. насосом вихревым ВК-I/16А-У2- 1 шт. насосом центробежным консольным К90/85 - 2 шт.

Расчетная температура внутреннего воздуха принята не ниже 5 °С, отопление - водяное.
В станции выполнена принудительная и естественная вентиляция.

Конструктивное выполнение

Конструкция блок-бокса имеет каркасно-панельное решение. Каркас блока жесткий, сваренный из гнутых, прокатных металлических профилей. Стеновые панели - бескаркасные марки "Златпанель" толщиной 80 мм. Металлическая обшивка панелей - тонколистовая оцинкованная сталь с полимерным покрытием. Утеплитель панелей - минеральная плита на основе базальтовых волокон. На нижней несущей балке блок-бокса имеются грузовые цапфы для строповки. Конструкция блок-боксов БАПП обеспечивает свободный доступ для обслуживания и ремонта электрооборудования.

Поставка, транспортирование и хранение

Блок-бокс БАПП поставляется в полностью собранном виде, оборудование может поставляться отдельно.
Транспортирование БАПП должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.

ООО "ОЗЭУ" разработал и производит следующие модификации станций блочного исполнения:

Станция насосная оборотного водоснабжения блочного исполнения производительностью 6 м3/час БНОВ (обозначение проекта ОЗЭУ.303.86.1) (вместо "Насосная станция оборотного водоснабжения производительностью 2…6 м3/час" Типовой проект. Серия 1905-23); Станция очистки стоков мойки автомашин блочного исполнения производительность 10 м3/час БОС (обозначение проекта ОЗЭУ.303.82.1) (вместо "Очистные сооружения типа "КРИСТАЛЛ" 5-10 м3/час" Типовой проект. Серия 19051); Станция насосная дозирования ингибиторов блочного исполнения БНДИ (обозначение проекта ОЗЭУ.303.83.1) (вместо "Блок-бокс насосный дозирования ингибитора" Типовой проект. Серия 1814-27); Станция насосная откачки нефтяных и конденсатных стоков блочного исполнения БНОНС (обозначение проекта ОЗЭУ.303.84.1) (вместо "Насосный блок откачки нефтяных и конденсатных стоков" Типовой проект. Серия 18314-34); Станция насосная канализационная блочного исполнения производительностью 5 м3/час БНК (обозначение проекта ОЗЭУ.303.85.1) (вместо "Канализационная насосная станция 1В 6/5 производительностью 5 м3/час глубиной заложения проводящего коллектора 3 м, 4 м" Типовой проект. Серия 1814-24); Компрессорная станция блочного исполнения серии БКС (обозначение проекта ОЗЭУ.303.94); Дизельная электростанция серии БДЭС в блочно-модульном исполнении мощностью от 100 до 315 кВА; Химическая лаборатория серии БХЛ в блочно-модульном исполнении; Блок хранения пожарного инвентаря серии БХПИ в блочно-модульном исполнении; Склад химических реагентов в бочках серии БСХР в блочно-модульном исполнении; Блочно-модульное здание операторной БО1; Блок гарантированного питания секущих задвижек нефтепровода БГПСЗ; Электростанция модульная газопоршневая (возможна в блочном исполнении) ЭПГ (Б)-100/160 мощностью 100 кВт.
