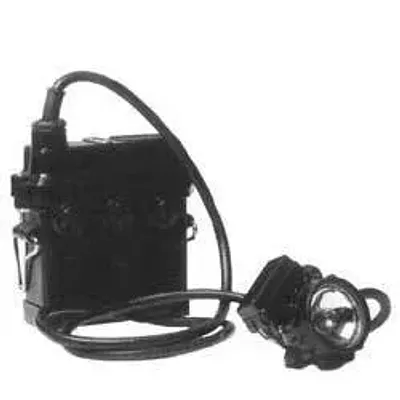

Светильник головной взрывобезопасный: СМГВ-1 А.О5

Светильник головной взрывобезопасный со?встроенным сигнализатором метана с?акустическим и (или) световым сигналом: СМГВ-1?А.О5


Назначение: Светильник головной взрывобезопасный со?встроенным сигнализатором метана с?акустическим и (или) световым сигналом СМГВ.1?А.О5 предназначен для индивидуального освещения рабочего места и?затемненных участков пути при следовании к?месту работы, а?также непрерывного автоматического контроля объемной доли метана в?рудничном воздухе и?выдачи звукового сигнала при достижении предельно допустимых значений объемной доли метана. Контроль за?концентрацией объемной доли метана сохраняется в?диапазоне от 0?до 100%.

Область применения: угольные шахты, рудники, опасные по?газу (метану) и?пыли; очистные и?подготовительные выработки крутых пластов, опасных по?внезапным выбросам угольной пыли и?метана.

Устройство: Светильник состоит из?блока аккумуляторной батареи с?крышкой и?фары, соединенных между собой гибким двухжильным шнуром. В?корпусе блока аккумуляторной батареи, имеющем скобы для закрепления его на?поясном ремне, размещены три герметичных никель-кадмиевых аккумулятора, соединенных перемычками. Корпусные детали блока аккумуляторной батареи, крышки и?фары выполнены из?ударопрочной пластмассы. На?корпусе фары имеется переключатель для включения лампы светильника и?выбора режимов ее?работы: рабочего (ток лампы 1?А) или аварийного (ток лампы 0,5?А) и?зарядный узел, через который аккумуляторная батарея подключается к?зарядному устройству. Электронный блок, датчик метансигнализатора и?акустический излучатель установлены в?отдельном корпусе, размещенном на?фаре и?имеющем крышку для доступа к?элементам регулировки.

Взрывозащита светильника достигается взрывонепроницаемостью сопряжения элементов фары и?корпуса блока аккумуляторной батареи с?крышкой и?механической прочностью корпусных деталей.

Искробезопасность электрических цепей светильника и?защита от?токов короткого замыкания обеспечивается электронным предохранительным устройством, выполненным в?виде неразборного модуля, установленного под крышкой блока аккумуляторной батареи. Дополнительно предохранительное устройство выполняет функцию защиты аккумуляторной батареи от?глубокого разряда. В?сигнализаторе применен цифровой способ обработки сигнала от?датчика метана, что упрощает настройку сигнализатора.

Принцип действия сигнализатора метана: В сигнализаторе применен термокаталитический датчик, активный и?компенсационный элементы которого включены в?мостовую измерительную схему. За?счет тепловой энергии, выделяемой при сгорании метана, на?каталитически активном элементе происходит увеличение его электрического сопротивления, и?поэтому на?выходе измерительной схемы появляется напряжение пропорциональное концентрации метана. Это?напряжение поступает на?вход порогового устройства. При?достижении концентрации метана уставки срабатывания акустический излучатель светильника начинает подавать прерывистый звуковой сигнал, такой?же сигнал подается и?при обрыве цепей датчика. При?снижении напряжения на?аккумуляторной батарее, вследствие ее?разряда, ниже допустимого значения лампа светильника скачкообразно притухает, что сигнализирует о?необходимости переключения лампы в?аварийный режим работы, в?котором светильник может работать 20–30?минут.
