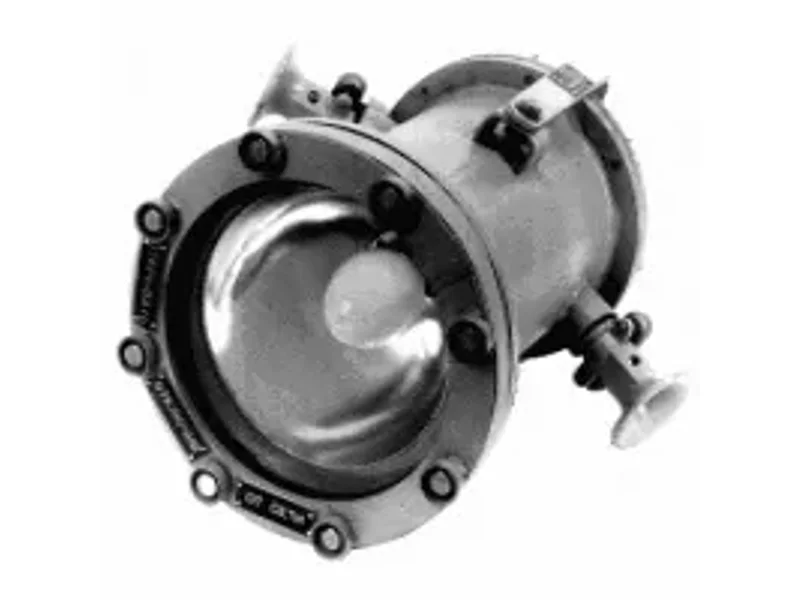

Светильник проходческий стволовой взрывобезопасный «ПРОХОДКА-2»

Назначение и?область применения: Светильник проходческий стволовой взрывобезопасный «ПРОХОДКА-2» предназначен для освещения забоев вертикальных горных выработок при строительстве шахт, опасных по?газу и?пыли, а?также может быть использован для освещения полков, пройденной части ствола и?околоствольных выработок.

Светильники рассчитаны для макроклиматических районов с?умеренным, холодным и?тропическим климатом.

Устройство: Светильник состоит из?корпуса, верхней крышки, защитного светопропускающего элемента, который крепится к?корпусу фланцем при помощи невыпадающих болтов. Все?корпусные детали изготовлены из?стали. К?корпусу светильника прикреплена подвесная скоба, которая позволяет подвешивать светильник к?потолку и?при помощи фиксатора разворачивать его до 30° относительно вертикальной оси. Корпус светильника разделен перегородкой на?две камеры. В?одной камере закреплен отражатель и?патрон для крепления лампы. В?камере вводов установлен дроссель, предназначенный для зажигания и?стабилизации режима работы лампы. Источником света в?светильнике является дуговая ртутная лампа высокого давления типа ДРЛ 125?мощностью 125?Вт, предназначенная для включения в?сеть напряжением 220?В.?Подача электроэнергии светильнику осуществляется кабелем, который вводится в?камеру вводов через кабельную муфту. Второй кабельный ввод служит для транзитного питания других светильников. Здесь?же в?камере вводов имеются две клеммные панели для подсоединения жил кабеля и?клемма для заземления. Герметичность светильника обеспечивается уплотнениями: между корпусом и?светопропускающим элементом; крышкой и?корпусом, и в?кабельных вводах.
