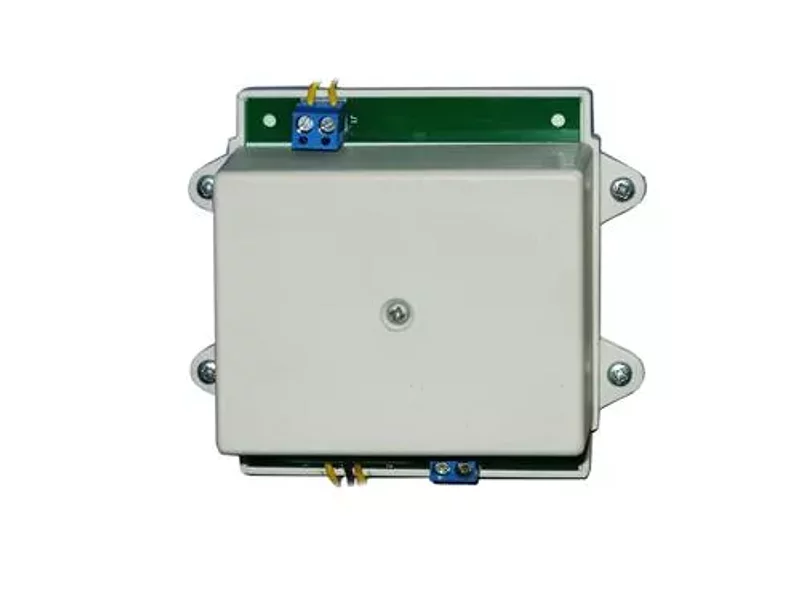

Светодиодный драйвер XLD-PS-003

Характеристики

Входное напряжение питания: 160 - 265 В AC (±10%) Выходной ток: 350/500/700 мА Точность установки выходного тока: +/-5% Выходное напряжение: 11...52 В Максимальная мощность нагрузки: 40 Вт Количество последовательно соединенных светодиодов при токе 350 мА/500 мА: белые, синие, зеленые - 3...16 Количество последовательно соединенных светодиодов при токе 350 мА/500 мА: желтые, оранжевые, красные - 4...21 Количество последовательно соединенных светодиодов при токе 700 мА: белые, синие, зеленые - 3...14 Количество последовательно соединенных светодиодов при токе 700 мА: желтые, оранжевые, красные - 4...19 Внешнее управление уровнем выходного тока с помощью ШИМ (уровень DC 2,5...10 В) Внешнее управление уровнем выходного тока с помощью постоянного напряжения (уровень DC 0...10 В) Внешнее управление уровнем выходного тока с потенциометра (уровень сопротивления 10...50 кОм ) Степень защиты: IP40 КПД: 56...80% Температурный диапазон эксплуатации: -20…+60°C

Описание

Драйвер питания полупроводниковых источников света XLD-PS-003 предназначен для питания постоянным током 350, 500 или 700 мА разного количество мощных светодиодов типа Cree, подключаемых последовательно: белых, синих и зеленых - от 3 до 16* шт., красных и желтых - от 4 до 21 шт. Значение тока стабилизации задается установкой или снятием перемычки на печатной плате. Имеется возможность внешнего управления средним уровнем выходного тока драйвера с помощью широтно-импульсной модуляции (ШИМ), прямого напряжения или потенциометра. Драйвер имеет защиту от бросков входного напряжения, а также от короткого замыкания в цепи нагрузки. Максимальное значение выходного напряжения в случае обрыва цепи нагрузки составляет 60 В. XLD-PS-003 поставляется в малогабаритном защитном корпусе (104?88?35 мм), обеспечивающем защиту от пыли и проникновения к токоведущим частям. Компактные размеры, возможность управления средним выходным током, большая мощность и высокое качество применяемых компонентов позволяют использовать драйвер в широком спектре светотехнических изделий.

* При токе 700 мА максимальное количество белых, синих и зеленых светодиодов составляет 14 штук.
