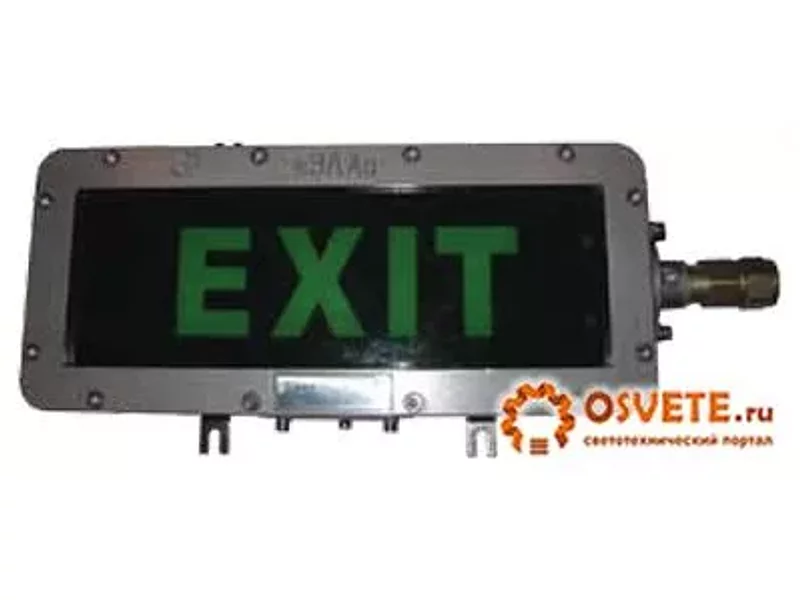

Табло взрывозащищенное ВЭЛ-Т-Н

Табло взрывозащищенное ВЭЛ-Т-Н "Выход" (220АС) 14 УХЛ1 предназначено для использования во взрывоопасных зонах в качестве информационных указателей, а также средств визуального и звукового оповещения.

Технические особенности:

- Подача информации, на выбор заказчика, посредством: статичной надписи (табло ВЭЛ-Т); динамически меняющейся надписи (табло ВЭЛ-Т «БЕГУЩАЯ СТРОКА»); статичной или динамичной надписи плюс звуковой сигнал. В случае исполнения табло с «БЕГУЩЕЙ СТРОКОЙ», надпись можно запрограммировать на выполнение ряда визуальных эффектов, таких как: мигание, возврат после ухода (для слова состоящего из не более 5 букв), остановки надписи на необходимое количество времени. Длина надписи практически не ограничена (4000 символов). Возможность вывода надписи на любом языке.

- Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет до 100 000ч.

- Светодиодный источник света при одинаковой освещенности потребляет до десяти раз меньше энергии, чем лампа накаливания.

- Коррозионностойкие материалы корпуса табло со специальным покрытием обеспечивают длительный срок службы.

- Три различных крепления, в т.ч. с возможностью транзитной прокладки через распределительную коробку ВАД-РСП.

- Возможность изготовления с аккумулятором, обеспечивающем работу табло как ВЭЛ-Т, так и ВЭЛ-Т «БЕГУЩАЯ СТРОКА», при пропаже напряжения до 90 минут.

- Наличие кнопки тестирования, позволяющей оперативно проверить работоспособность аккумулятора.

- Надпись «Бегущей строки» красного или зеленого цвета видна в любых условиях, в т.ч. при ярком солнечном свете.

Источник света: Сверхъяркие светодиоды

Технические характеристики:

Маркировка взрывозащиты - 1ExdIICT6 или РВ ExdI

Уровень пылевлагозащиты - IP65

Напряжение питания, В - 12, 24, 36, 110, 127, 220 переменного или постоянного тока

Потребляемая мощность, Вт:
- со статической надписью - 10
- с бегущей строкой - 7

Время работ от аккумулятора - до 90 мин


Для варианта со звуком (с/з)

Несущая частота звуковых сигналов, Гц - 2500-3500

Модуляция звуковой частоты, Гц - 4

Уровень звукового давления, Дб - 100±2

Тип кабельных вводов:
- настенное или потолочное крепление - 1хG3/4
- подвесное крепление - 2xM25

Диаметр подводимого кабеля - 9-14мм

Количество и сечение подсоединяемых жил - 3х(1-2,5мм2)

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 - I

Температура эксплуатации табло:
- со статичной надписью  - от -60°С до +55°С
- с бегущей строкой (в зависимости от климатического исполнения) - от -40°С до +55°С или от -60°С до +55°С

Номер технических условий  ТУ 3461-009-002135569-2008

Конструкция: Табло состоит из алюминиевого корпуса с порошковым покрытием. Защитный светопропускающий элемент из боросиликатного стекла - термостоек, особопрочен, с высокой светопропускающей способностью – устанавливается на корпус на герметик и фиксируется сверху с помощью крышки (рамки). Крышка крепится с корпусом болтами. Светопропускающий элемент табло является несъемной конструкцией. Обслуживание табло проводится через боковое технологическое отверстие. Внутри табло установлен, блок преобразований, светодиодные источники света и клеммные зажимы. Внутри и снаружи табло установлены болты заземления. В варианте со звуковым оповещателем, в табло устанавливается пъезозвуковой излучатель.

Комплектация: Табло поставляется в комплекте с выбранным креплением, светодиодными источниками света и заглушками. Табло для настенного и потолочного крепления поставляется в комплекте с кабельным вводом для небронированного кабеля.

Дополнительно заказываются: кабельный ввод для подвесного крепления.
