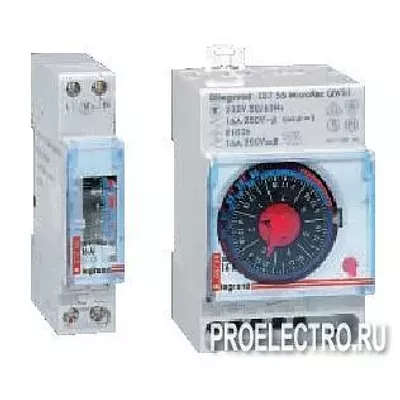

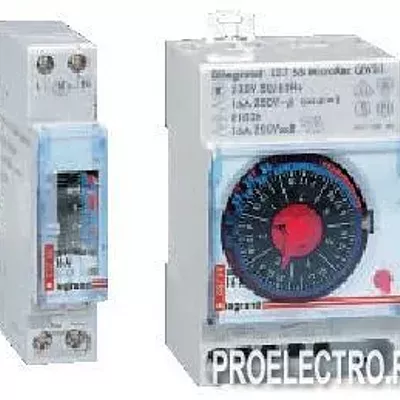

ТМ181Н - суточный таймер Китайского производства ТЭМ181
В наличии
Цена от
950 ₽/ шт
Цена актуальна на 05.04.2013
Добавлен:
Поставщик
П
Здравствуйте! Вы попали на доску объявлений. Сотрудники
Promelectrica.ru разместили тут товары которые вам могут быть
интересны.
Поставка от 7 до 14 дней
Информация о наличии по телефону (499) 347-37-78
Технические характеристики суточного таймера ТЭМ181
Суточный 1-канальный таймер ТЭМ181 предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданные промежутки времени в течение суток. Минимальный шаг программирования 30мин.
Реле времени имеет 1 переключающий контакт, коммутируемый ток до 16А
Напряжение питания 220В 50Гц.
Имеется встроенный аккумулятор резервного питания с запасом хода до 72час
Крепеж на DIN рейку 35 мм
Габаритные размеры 54х110х69 мм
Вес 0,15 кгТаймер ТЭМ181 соответствует требованиям ГОСТ Р 51324.2.3-99.
При установке таймера ТЭМ181 на монтажную рейку совместно с другими защитными, коммутационными и регулирующими аппаратами, необходимо принять меры по ограничению амплитуды и спектра помех, получаемых этими аппаратами.
Климатическое исполнение таймера категории размещения 4 по ГОСТ 15150-69.
Температура окружающей среды от –5 до +35 °С.
Высота над уровнем моря - не более 2000 метров
Принцип работы таймера ТЭМ181
Таймер ТЭМ-181 содержит электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу системе установочных лимбов. Механизм вращения лимбов связан с группой переключающихся контактов, рассчитанных на ток нагрузки до 16 А.
Установочных лимбов два: внутренний, имеющий 60 делений, соответствующих одному часу, и делающий за это время один оборот, и внешний - имеющий 48 делений (24 часа) и делающий за это время также один оборот.
Внешний лимб снабжён 48-ю поворотными секторами, которыми осуществляется набор суточной программы управления конкретным технологическим процессом.
При посредстве секторов передаётся воздействие на группу переключающихся контактов. Установка временных интервалов программы производится с помощью рифлёной рукоятки, расположенной в центре внутреннего лимба. Для исключения воздействия перерывов в электроснабжении таймера на заданную программу работы электронная схема управления снабжена автономным подзаряжаемым источником питания - герметичным аккумулятором, обеспечивающим работу схемы в течение не менее 3-х суток.
