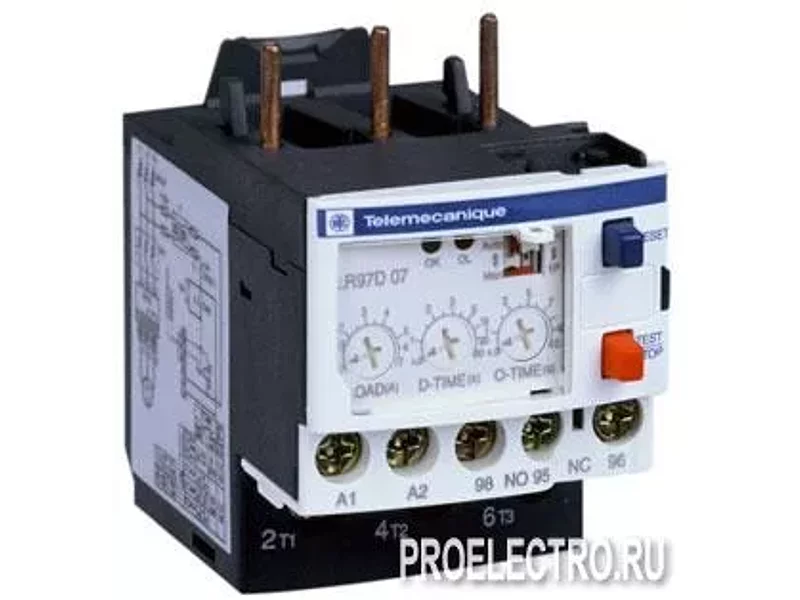

Электронное реле перегрузки 5-25A, 24V AC DC | арт. LR97D25B Schneider Electric

Электронные реле перегрузки по току LR97 D и LT47 разработаны для наиболее полного обеспечения защиты электродвигателей и дополняют ряд уже существующих реле защиты.
Применение данных электронных реле рекомендуется для обеспечения защиты машин с повышенным моментом нагрузки, а также устройств, обладающих большой инерцией или имеющих высокую вероятность заклинивания в установившемся режиме работы.
Они могут использоваться для обеспечения защиты двигателя при затянутом пуске или частых включениях.
Реле LR97 D имеет две защитные функции с предустановленными параметрами:
0,5с при блокировке ротора двигателя;
3с при пропадании фазы.
Реле LR97 D и LT47 могут быть использованы для обеспечения защиты механической части промышленной установки.
Функции контроля и защиты, которые обеспечивают реле LR97 D и LT47, наиболее полно соответствуют следующим применениям:
- контроль работы машин, имеющих значительное пусковое время, с высокой вероятностью тяжелого пуска:
машины с повышенным моментом нагрузки, имеющие значительную инерцию;
- контроль работы машин в установившемся режиме работы, функция обнаружения повышенного момента нагрузки;
машины с высокой вероятностью «заедания» или блокировки движущихся частей, машины с возрастающим моментом;
контроль механических отказов и повреждений;
быстрое обнаружение перегрузки по сравнению с устройствами тепловой защиты на основе функции I2t;
- защита двигателя при специальных применениях:
затянутый пуск;
частые пуски: от 30 до 50 в час;
машины с переменным характером нагрузки при работе в установившемся режиме, когда тепловое реле перегрузки не может быть использовано в силу своих характеристик (инерция «тепловой памяти»).
Каждое из реле LR97 D и LT47 имеет два настроечных диапазона времени:
- D-TIME: время пуска;
- O-TIME: время несрабатывания (максимально допустимое время отклонений при работе в установившемся режиме).
Импульсное выдерживаемое напряжение: 6кВ
Степень защиты: IP 20 (передняя панель)
Температура применения: от -25 до +60 С
Климатическое исполнение: ТН
Условный тепловой ток: 3А
Защита от короткого замыкания: 3А
Диапазон настройки: 0,3-60 А
Номинальное импульсное выдерживаемое напряжение: 6кВ
Номинальное напряжение изоляции: 690В
