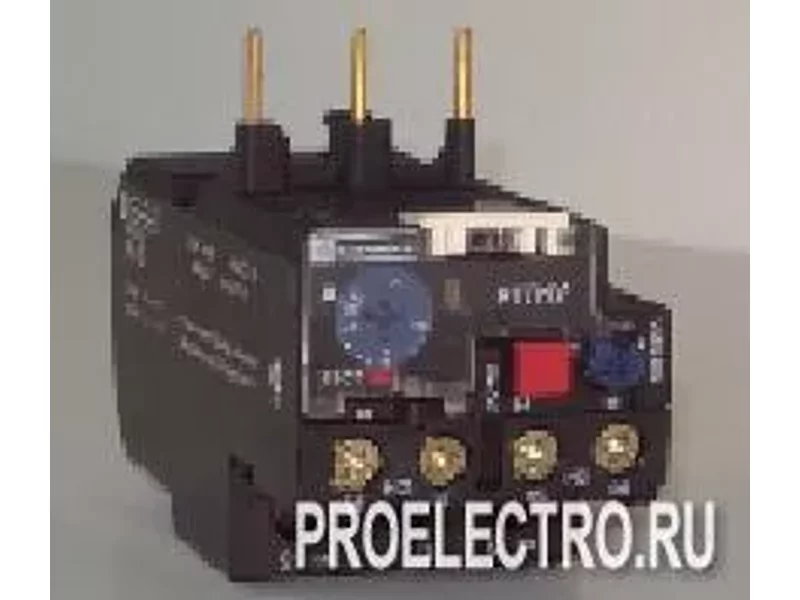

Реле RTL тепловое 17-25 А | арт. RTL3U25 Schneider Electric

Тепловые реле перегрузки РТЛ-У разработаны для защиты цепей переменного тока и электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.
Тепловые реле РТЛ-У имеют встроенную защиту от обрыва или пропадания фазы, заклинивания ротора в виде механической системы «коромысел».
Реле имеют два режима:
- ручной (взвод реле по нажатию кнопки);
- автоматический (самопроизвольный взвод реле после остывания биметаллических пластин).
В реле серии РТЛ-У есть функция «Тестирование» (имитация срабатывания теплового реле без перегрузки).
Токовые уставки выставляются поворотом диска. Диск закрывается прозрачной крышкой, которая может быть опломбирована.
Тепловые реле серии РТЛ1У - РТЛ3У имеют подвижные контактные выводы, что позволяет легко подключать их к разным типоразмерам пускателей ПМУ09 - 95 без использования дополнительных инструментов.
Тепловое реле серии РТЛ4У крепится отдельно от контактора. Электрическое соединение осуществляется с помощью проводов.
Степень защиты: защита от прямого контакта IP 2X
Защищенное исполнение: “TH”, “УЗ”
Температура окружающей среды, С:
- при хранении от -60 до +70
- при работе от -30 до + 55
Номинальное напряжение изоляции (Ui), В: 690; 1000
Номинальное импульсное напряжение (Uimp), кВ: 6
Диапазон рабочей частоты, номинального тока, Гц: 0-400; 25-400
Класс срабатывания защиты: 10; 20
Диапазон уставок в зависимости от модели, A: 0,1-25; 23-40; 17-104; 51-630
Ток термической стойкости, A: 5
Защита от короткого замыкания: предохранители gG 5A
