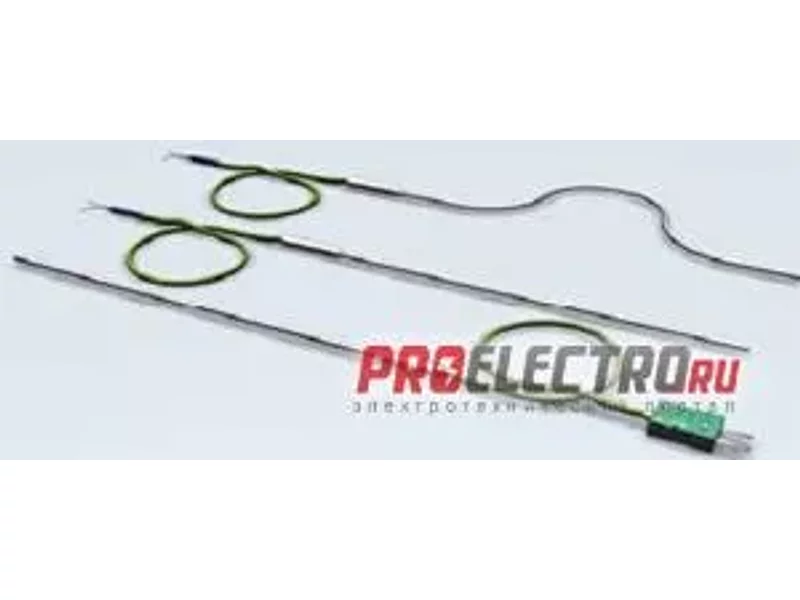

Термоэлектрические преобразователи 02.01, 02.02; тип КТХА, КТХК, КТНН, КТЖК

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термопреобразователи для размещения рабочего спая в требуемой зоне измерения (вплоть до сворачивания в петлю или спираль). Термопреобразователь выдерживает один цикл изгиба на угол 180 ° вокруг цилиндра диаметром, равным пятикратному диаметру d . Термопреобразователи наружным диаметром 3-4 мм и монтажной длиной 20 и более метров рекомендуются для контроля температуры стенок энергетических котлов. Максимальная монтажная длина термопреобразователей диаметром 3 мм может составлять 600 метров (для прокладки в шахтах и скважинах и т.п.). Термопреобразователи диаметром 1.0–1.5 мм удобны для проведения точных и малоинерционных температурных измерений в научных
исследованиях при малых габаритах термометрируемых объектов. Выводы термоэлектродов кабельной термопары удлиняются с помощью компенсационных проводов длиной l . Место соединения помещено в переходную втулку и загерметизировано. Примечания: 1. По специальному заказу для проведения особо точных измерений температуры возможно изготовление термопреобразователей модификации 02.01 с наружным диаметром 0.5 мм. Для обеспечения высокой точности измерений производится обязательная термообработка монтажной части и индивидуальная градуировка таких термопреобразователей. 2. Для расширения области применения термопреобразователей КТхх 02.01 могут изготавливаться с приваренными (припаянными) монтажными элементами по чертежам Заказчика. Диапазон условных давлений для КТхх 02.01 может быть увеличен до 150 МПа при использовании специальных монтажных элементов, припаянных к защитной оболочке.  Технические характеристики:
