Термоэлектрические преобразователи 01.06, 01.16, 21.06, 21.16 тип КТХА, КТХК, КТНН, КТЖК

Термоэлектрические преобразователи 01.06, 01.16, 21.06, 21.16 тип КТХА, КТХК, КТНН, КТЖК.
Термопреобразователи конструктивных модификаций 01.06, 01.16 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термопреобразователи могут применяться с передвижными штуцерами ЮНКЖ 031, ЮНКЖ 041.

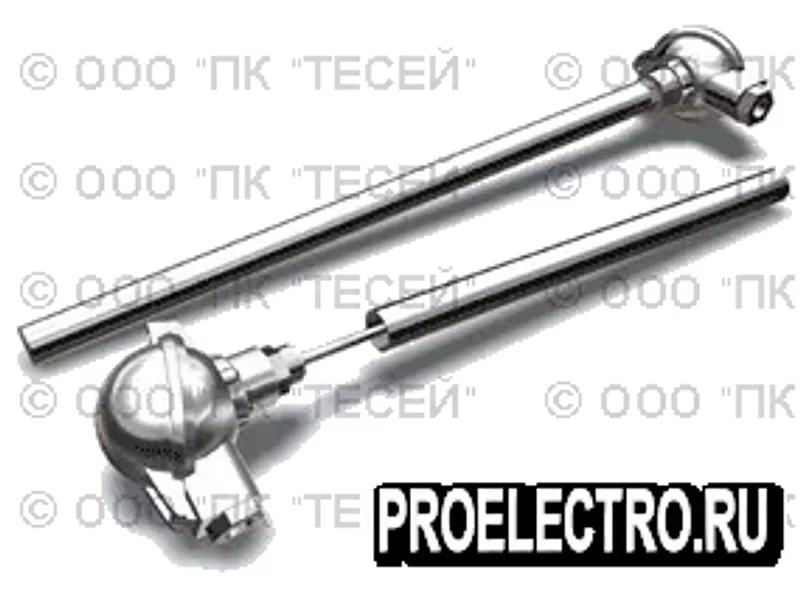

Термопреобразователи модификации 01.06 и 01.16 имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента ТЭхх 01.06 с резьбовым переходником (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливаются с оболочкой из жаростойкой стали или сплава.

Термочувствительные элементы ТЭхх 01.06 могут поставляться отдельно, монтажная длина L и размер резьбы переходника М указываются в заказе. При монтаже чувствительного элемента резьбовое соединение с чехлом необходимо герметизировать.

Термопреобразователи КТхх 01.16 высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю, сплава Kanthal APM или стали AISI 310 выполняется половина монтажной длины чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т или ее аналогов. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находится при температуре не выше 700°C .

Конструкция термопреобразователей КТХА 01.16 защищена свидетельством Роспатента на полезную модель № 14094.

Термопреобразователи КТХА 01.06 и 01.16 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопреобразователей в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal APM.

Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190 от 23 июня 2004 г.

Термопреобразователи модификации 21.06 и 21.16 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогами модификаций 01.06 и 01.16 и имеют те же технические характеристики.

В конструкции термопреобразователей 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента по методике МИ 3091-2007 без демонтажа термопреобразователя с объекта. В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.

Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408.

Технические характеристики термопреобразователей

класс допуска: 1 или 2 - для КТХА, КТНН, КТЖК; 2 - для КТХК рабочий спай: один или два, изолирован от оболочки кабеля и защитного чехла показатель тепловой инерции не превышает:

      - 40 с - для ТП с защитным чехлом диаметром 16 мм
      - 50 с - для ТП с защитным чехлом диаметром 20 мм;
      - 70 с - для ТП с защитным чехлом Kanthal APM диаметром 27 мм;

поверка производится:

      - для ТП модификаций 21.06 и 21.16 - по МИ 3091-2007 "ГСИ. Преобразователи термоэлектрические с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя";
      - для ТП модификаций 01.06 и 01.16 - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"

межповерочный интервал (МПИ)

      - четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
      - два года - для остальных исполнений ТП.
