Порядок работы с ТР-1 DigiTOP (Предлагаем заменить на терморегулятор RT-820 F&F)

Здравствуйте!

Вы попали на доску объявлений. Сотрудники Promelectrica.ru разместили тут товары, которые вам могут быть интересны.
Информация о наличии по телефону (499) 347-37-78
Электронная почта: infope@mail.ru
В связи с повысившимся процентом брака среди терморегуляторов DigiTop, оборудование данного производителя было снято с продажи. Компания «Промэлектрика» предлагает более качественный аналог – температурный регулятор RT-820 F&F (поставляется в комплекте с выносным датчиком).Основная задача регулятора температуры – контроль и поддержание определенного температурного режима при помощи включения-выключения нагревательной или охлаждающей установки по сигналам внешнего (выносного) датчика температуры. Терморегуляторы используются в жилых помещениях, системах водяного отопления, овощехранилищах; как часть устройства в автоматических системах.

Принцип работы:
В зависимости от поставленной задачи исполнительное устройство (охладитель или нагреватель) подключается к соответствующим контактам выходного реле. По достижении установленного значения температуры происходит выключение исполнительного устройства. К примеру, если терморегулятор подключен к нагревателю, при снижении температуры в контролируемом помещении ниже определенного уровня, контакты замыкаются и включается нагреватель. После достижения необходимой температуры исполнительное реле размыкает контакты и нагреватель отключается. Когда температура понижается на заданный гистерезис, контакты реле снова замыкаются, включая нагреватель.

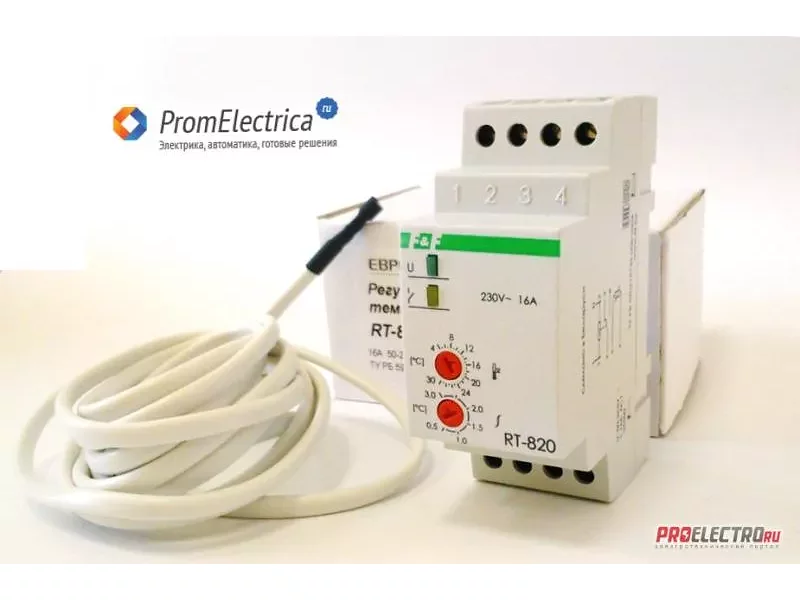

Датчик температуры KTY 10-6 поставляется в комплекте с реле RT-820 F&F и заключен в отрезок термоусаживаемой трубки. Стандартный провод имеет сечение 0,5см2 и двойную изоляцию, длина – 2,5м. Возможно удлинение провода до 50м. Входные клеммы датчика изолированы от контактов исполнительного реле и сети питания. Использование KTY 10-6 не допускается в электропроводящих жидкостях.
Монтаж:1. Выключить питание2. Установить регулятор температур RT-820 в распределительном щите на DIN-рейке.3. Провода питания подключить к зажимам 1 и 2 (зажим 1 - фаза, зажим 2 - ноль).4. Нагревательную/охлаждающую установку подключить к зажимам 2 и 8 или 2 и 3 в зависимости от значения поддерживаемой температуры.5. Датчик температуры установить в зоне контроля и подключить к зажимам 5 и 6. Технические характеристики RT-820 F&F:Напряжение питания на входе: от 50 до 264 В AC/DCМаксимальный коммутируемый ток:               16А, АС1Контакт:             1P (1 переключающий)Диапазон регулируемых температур:  +4 - +30°СДатчик температуры: полупроводниковый, KTY 10-6 (в комплекте)Длинна провода с датчиком: 2,5мСигнализация питания: зеленый светодиодСигнализация включения нагрузки: жёлтый светодиодГистерезис: +0,5 - +3°СРабочая температура: от -25°С до +50°СПотребляемая мощность: 1,1 ВтСтепень защиты: IP20Коммутационная износостойкость: >10*5Размеры: 35x63x90 ммПодключение: винтовые зажимы 2,5 мм2Тип корпуса: 2SМонтаж: на DIN-рейке 35мм
