Медицинские разделительные трансформаторы «Полигон» серии ТРО-ХХХХ М, ТРТ-ХХХХ М
Медицинские разделительные трансформаторы предназначены: Для питания медицинского оборудования и организации преобразования сети типа NT-S в сеть IT (режим изолированной нейтрали).
Конструкция системы:

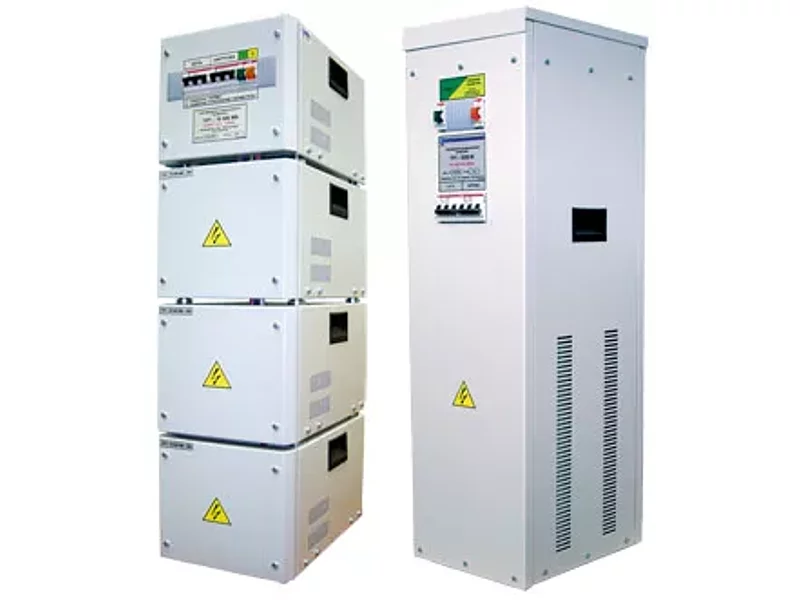

Медицинские разделительные трансформаторы представляют собой напольные блоки. Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет – серый RAL 7035. Степень защиты – IP20. При необходимости вышеуказанное оборудование может быть собрано в корпусных элементах с более высокой степенью защиты. Разделительные трансформаторы моделей ТРТ–12000, ТРТ–15000, ТРТ–20000, ТРТ–25000, ТРТ–30000 изготавливаются в шкафах компании «SCHROFF» (степень защиты – IP54). Основой медицинского трансформатора является разделительный трансформатор, обеспечивающий гальваническое разделение нагрузки и питающей сети. Трехфазные модели имеют три однофазных трансформатора, включенных по схеме «Звезда». Медицинские разделительные трансформаторы имеют ряд специфических качеств, характерных для медицинского оборудования, которые предписываются соответствующими медицинскими стандартами.
Экранирующая обмотка:
первичной и вторичной сетями в случае аварии трансформатора и существенно уменьшает токи утечки, вызванные «паразитной» емкостью между обмотками. Разделительный трансформатор с экранирующей обмоткой является фильтром высокочастотных помех, что весьма положительно сказывается на работе аппаратуры.
Повышенные требования к сопротивлению изоляции:
Испытательное напряжение между обмотками и обмотками и корпусом - 4150 В. Система плавного старта Обязательное требование ГОСТ 30030. Пусковой ток обычного трансформатора составляет от 5 до 8 крат рабочего тока, что может вызывать срабатывание автоматов защиты стандартного исполнения со стороны питающей сети и влиять на работу стороннего оборудования, инициируя кратковременный провал напряжения питания. Повышенная нагрузочная способность Р max = 1,5 Р ном . Отклонение выходного напряжения на холостом ходу и под нагрузкой не более 5% от вх.
Система контроля тока и температуры обмоток трансформатора:
Благодаря измерению этих параметров персонал получает оперативную информацию о перегрузке сети и выполняет необходимые мероприятия (например, отключает неиспользуемые нагрузки).
Система контроля изоляции (РКИ):
Система контроля с опережением предупреждает об ухудшении изоляции и о превышении допустимых параметров работы. Обслуживающий персонал имеет время на проверку аппаратуры, пока не наступит ее окончательное повреждение.
Пост дистанционного контроля трансформатора (ПДК):
Обеспечивает визуальный контроль за параметрами сети и состоянием разделительного трансформатора в зоне работы персонала.
