Характеристики сухого трансформатора ТСЗЛ 400/10/0, 4/IP31/Dy-h11/Al
Производитель: Востокэнерготранс Номинальный ток обмотки (НН): 15 А Концепция конструкции: Стержневой Тип: Силовой Вид: Трехфазный Тип по назначению: Понижающий Материал обмотки: Алюминий Охлаждение: Воздушное AN/AF Степень защиты кожуха: IP00 ГОСТ 14254-2015 Схема и группа соединения обмоток: Dy-h11 Номинальная мощность: 400 кВА Номинальное высшее напряжение (ВН): 6 кВ Номинальное низшее напряжение (НН): 0.4 кВ Напряжение короткого замыкания Uкз ± 10%: 4 % Класс пожаробезопасности: F1 ГОСТ Р 54827-2011 Класс нагревостойкости изоляции: F (155°C) ГОСТ 12.1.044-91 Климатическое исполнение: У3 или УХЛ3 ГОСТ 15150-69 Класс стойкости к воздействиям окружающей среды: Е2 ГОСТ 52719-2007 Ток lхх, ±30%:1.1 % Уровень шума: 50 дВ(А) Частота питающей сети: 50 Гц Переключение ответвлений (ПБВ) -+2x2,5: =5 % Потери холостого хода (120°C) ± 15%: 980 Вт Потери короткого замыкания 120°C ± 10%: 3990 Вт Колея колес: 660*810 мм Номинальный ток обмотки (ВН): 38 А Номинальный ток обмотки (НН): 577 А Габариты трансформатора: 1070*870*961 мм Вес трансформатора без кожуха: 1140 кг Габариты кожуха: 1450*1150*1200 мм Вес трансформатора в кожухе:1240 кг Страна: Россия
Типовая комплектация трансформатора ТСЛ 400/6/0,4/IP00/Dy-h11/Al

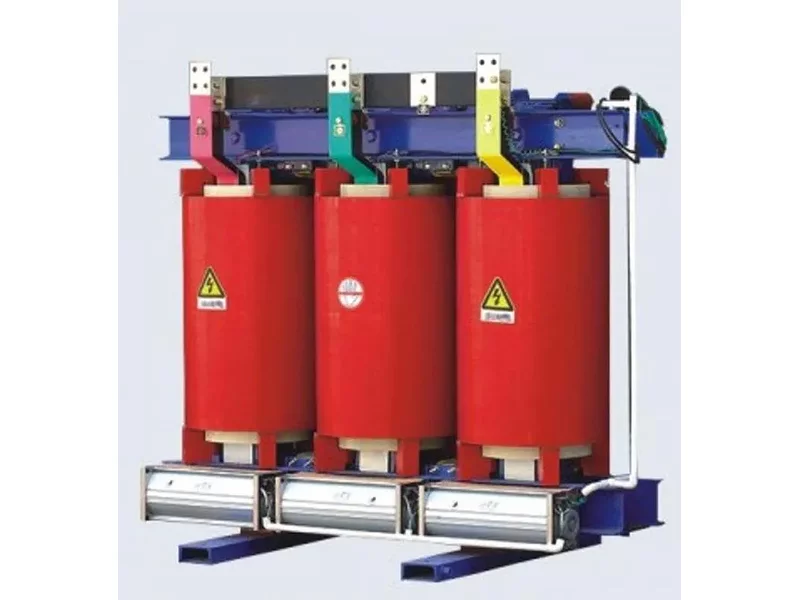

Трансформатор ТСЛ 400/6/0,4/IP00/Dy-h11/Al. Транспортные колёса - ролики. Вентиляторы 2-6 шт. Русифицированный термоконтроллер BWDK и датчики температуры на катушки (3 шт). На заказ могут быть установлены 4 датчика ( 3 шт – на катушки + 1 шт. - на магнитопровод).
*При температуре обмоток +- 100°C температурный блок включает вентиляторы. При достижении температуры обмоток +- 130°C блок цифрового контроля подает звуковой сигнал. А при достижении 150 °C блок цифрового контроля отключает трансформатор во избежание перегрева и его выхода из строя. В результате охлаждение трансформатора соответствует типу охлаждения AN/AF. Также имеется возможность ручной установки порогов температуры. Паспорт на трансформатор (с заключением ОТК).
Руководство пользователя трансформатором. Руководство пользователя термоконтроллера.
Чертеж сухого трансформатора 400 кВАГарантийные обязательства 60 месяцев с момента подключения. При необходимости трансформаторы комплектуются виброопорами.
