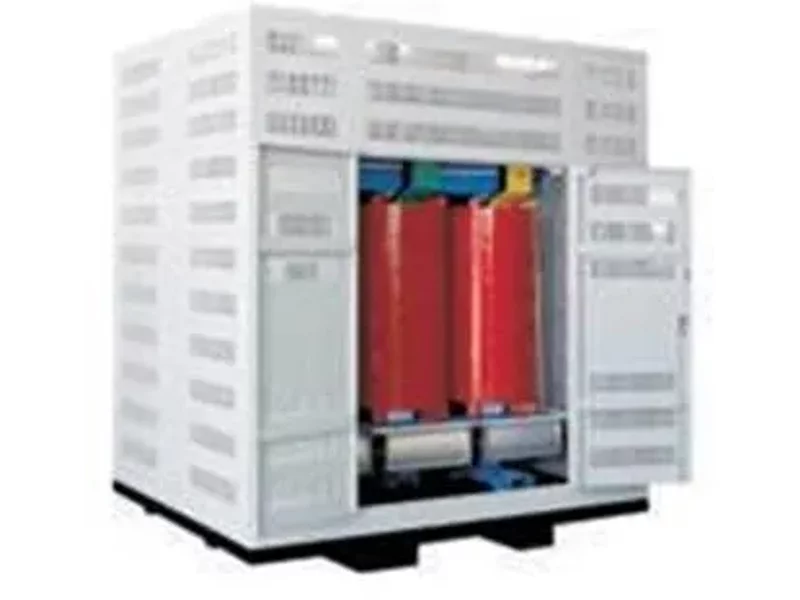

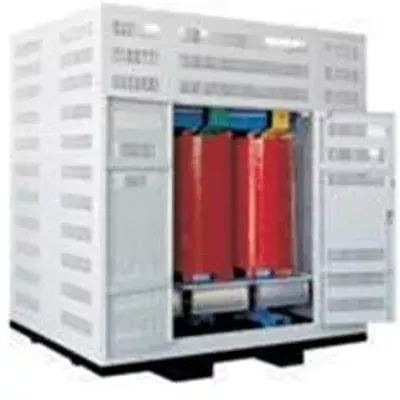

Характеристики трансформатора сухого типа: ТСЗЛ/630/10/0.4/D/Yн-11/IP31/Al:
•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией) •Концепция конструкции: Стержневой •Номинальная мощность, кВа: 630 •Номинальное напряжение на стороне ВН, кВ: 10 •Номинальное напряжение на стороне НН, кВ: 0.4 •Материал обмотки: Алюминий •Напряжение короткого замыкания Uкз(%) ± 10%: 6 •Частота питающей сети, Гц: 50 •Степень защиты кожуха (корпус): IP21 •Класс нагревостойкости изоляции: F(155°C) •Переключение без возбуждения (ПБВ), %: ±2х2,5 •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда) •Уровень шума дB(A): Менее 70 •Охлаждение: Естественное AN/AF •Высота установки над уровнем моря, м: До 1000 •Потери холостого хода ± 15%, Вт: 1300 •Потери короткого замыкания 75°C ± 10%, Вт: 5960 •Габариты трансформатора, мм: 1240*970*1016 •Колея колес (или опор), мм: 660*910 •Вес трансформатора без кожуха ± 10%, кг: 1475 •Климатическое исполнение: УХЛЗ - неотапливаемые помещения с возможной конденсацией •Тип вывода ВН и НН: Шина, либо Кабель •Расположение выводов ВН: по согласованию с заказчиком •Расположение выводов НН: по согласованию с заказчиком •Материал выводов НН: алюминий, либо медь •Габариты кожуха: 1600*1300*1400 мм •Вес трансформатора с кожухом ± 10%, кг: 1605
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора ТСЗЛ/630/10/0.4:
•Трансформатор. •Транспортные колёса - ролики. •Паспорт на трансформатор (с заключением ОТК). •Сертификат сейсмостойкости (до 9 баллов). •Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность». •Русифицированный цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля. •Вентиляторы 2 шт. •Комплект эксплуатационной документации на блок температурного контроля.
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЗЛ 630 ква с литой изоляцией прилагается. Купить сухой трансформатор 630 ква с литой изоляцией у производителя Востокэнерготранс.
