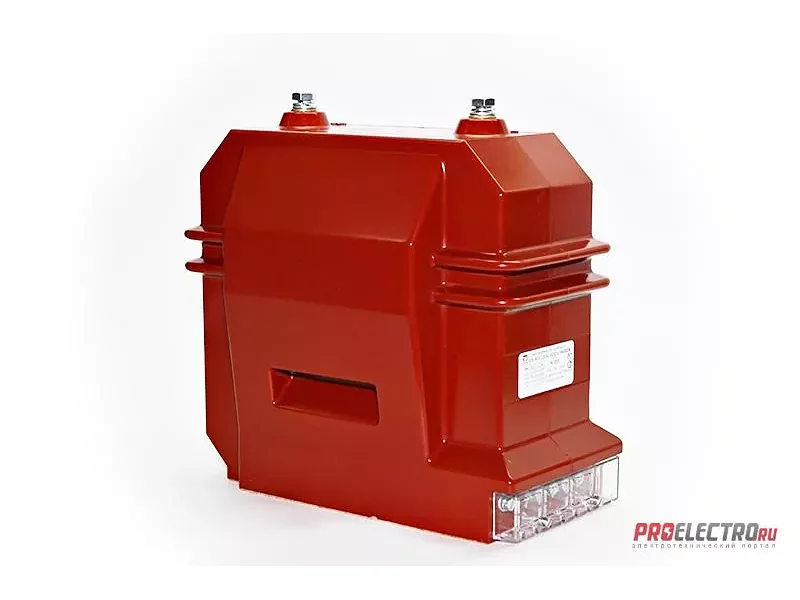

Трансформатор ОЛС-1,25-6

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯТрансформатор однофазный силовой  ОЛС-0,63/6(10), ОЛС-1,25/6(10), является не заземляемым, предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО), и являются комплектующими изделиями.Трансформатор силовой обеспечивает питание цепей собственных нужд, пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 Гц.Трансформатор изготавливается  в климатическом исполнении «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150,69. Рабочее положение трансформатора в пространстве – любое.Трансформатор изготавливается в виде опорной конструкции.Выводы первичной обмотки «А», «Х»  расположены  на верхней поверхности трансформатора.Вторичные обмотки х, а1, а2, а3, а4 расположены в нижней части трансформатора.Трансформаторы ОЛСП-0,63/6(10), ОЛСП-1,25/6(10) имеют встроенный предохранитель SIBA с номинальным током плавкой вставки 630 мА (плавкая вставка SIBA №18700).ТРЕБОВАНИЯ К НАДЕЖНОСТИ Для трансформаторов установлены следующие показатели надёжности: - средняя наработка до отказа – 2·105 часов; - средний срок службы – 30 лет.Пример условного обозначения силового трансформатора малой мощности не заземляемого, однофазного, электромагнитного, с литой изоляцией: ОЛС – 1,25/10  УХЛ2, U1=10500 В 1,25 - номинальная мощность; 10 - класс напряжения;УХЛ - климатического исполнения; 2 - категории размещения  по ГОСТ 15150-69; 10 500 - номинальное первичное напряжение.
