Трансформатор осм 0 063

Здравствуйте!

Вы попали на доску объявлений. Сотрудники Promelectrica.ru разместили тут товары которые вам могут быть интересны.

Информация о наличии по телефону (499) 347-37-78

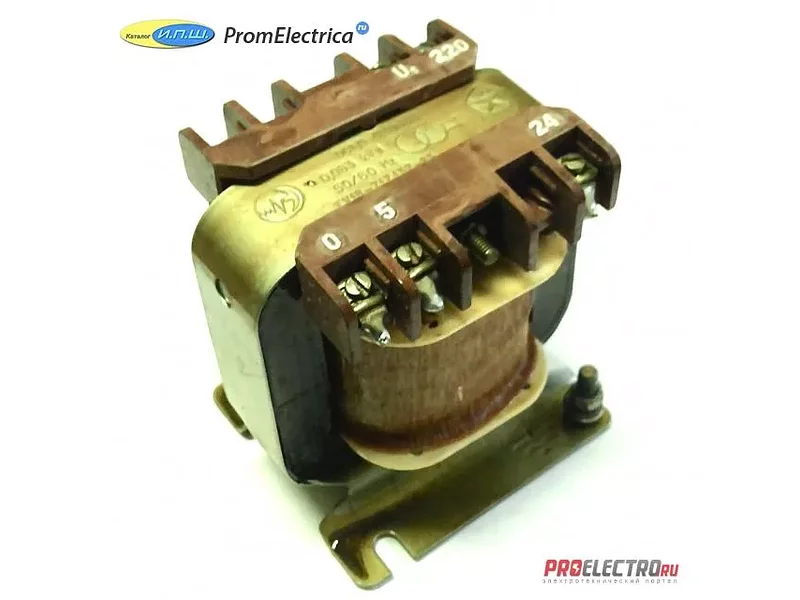

ОСМ1 0.063У3 220/5-24 - Трансформатор разделительный понижающий 0,063 kVA, Трансформатор 24В / Вольта


Мощность 0,063 кВА
Номинальное напряжение обмоток:
Первичной: 220 Вольт AC
Вторичной: 5; 24 Вольта AC
Масса: 1,24 Кг
Габаритные размеры: 95 x 70 x 90 мм

Трансформаторы серии ОСМ-1 мощностью 0.63-4.0 кВА исполнения У3 включаемые в сеть переменного тока частоты 50 Гц с номинальным напряжением до 660 В, предназначены для питания цепей управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.

Трансформаторы ОСМ1 0.063У3 предназначены для работы в закрытом помещении при следующих условиях:

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли
Высота над уровнем моря - не более 1000м;
Температура окружающей среды от - 45 гр С до + 40гр С.
Положение трансформатора в пространстве любое
По степени защиты от поражения электрическим током трансформаторы ОСМ1 соответствуют классу I по ГОСТ 12.2.007.0-75;
Степень защиты IP00 по ГОСТ 14254-96;
Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

Трансформатор - это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного или постоянного тока в одну или несколько других систем (напряжений), без изменения частоты.
Трансформатор осуществляет преобразование напряжения переменного или постоянного тока или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике. Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала. Принцип действия трансформатора основан на явлении электромагнитной индукции. На первичную обмотку трансформатора, подаётся напряжение от внешнего источника переменного тока. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в сердечнике трансформатора. В результате электромагнитной индукции, переменный магнитный поток в сердечнике трансформатора создаёт в обмотках ЭДС индукции, в том числе и в первичной обмотке. НДС индукции пропорциональна первой производной магнитного потока. По технике безопасности в бытовых электроприборах используются небольшие напряжения (380/220В). В электрической сети три фазы, поэтому для преобразования напряжения применяют трёхфазные трансформаторы, или группу из трех однофазных трансформаторов соединенные в схему звезды или треугольника. Трёхфазный трансформатор имеет общий сердечник для трех фаз.
Для питания разных узлов электроприборов требуются самые разнообразные напряжения. Блоки электропитания в устройствах, которым необходимо несколько напряжений различной величины содержат трансформаторы с несколькими вторичными обмотками или содержат в схеме дополнительные трансформаторы. Например, в телевизоре с помощью трансформаторов получают напряжения от 5 вольт (для питания микросхем и транзисторов) до нескольких киловольт (для питания анода кинескопа через умножитель напряжения).
В схемах питания современных радиотехнических и электронных устройств (например в блоках питания персональных компьютеров) широко применяются высокочастотные импульсные трансформаторы. В импульсных блоках питания переменное напряжение сети сперва выпрямляют, а затем преобразуют при помощи инвертора в высокочастотные импульсы. Система управления с помощью широтно-импульсной модуляции (ШИМ) позволяет стабилизировать напряжение. После чего импульсы высокой частоты подаются на импульсный трансформатор, на выходе с которого, после выпрямления и фильтрации получают стабильное постоянное напряжение.
В прошлом сетевой трансформатор (на 50-60 Гц) был одной из самых тяжёлых деталей многих приборов. Дело в том, что линейные размеры трансформатора определяются передаваемой им мощностью, причём оказывается, что линейный размер сетевого трансформатора примерно пропорционален мощности в степени 1/4. Размер трансформатора можно уменьшить, если увеличить частоту переменного тока.
Трансформаторы 50-60 Гц, несмотря на их недостатки, продолжают использовать в схемах питания, в тех случаях, когда надо обеспечить минимальный уровень высокочастотных помех, например при высококачественном звуковоспроизведении.
Трансформаторы серии ОСМ (ОСМ1) (однофазные сухие многоцелевого назначения) используются как понижающие многоцелевые (для нужд местного освещения), а так же предназначены для питания цепей станочного оборудования, для использования в лабораторных стендах промышленного назначения, для питания цепей автоматики, в приводах.
Трансформаторы ОСМ1 0.063У3 соответствуют требованиям ГОСТ 19294-84.
Виды климатического исполнения – У3, УХЛ3 и Т3 по ГОСТ 15150-69.
Трансформаторы ОСМ1 0.063У3 устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60 Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000 м.
Исполнение трансформаторов по условиям установки на месте работы –
встраиваемые. Трансформаторы мощностью 1,6; 2,5 и 4,0 кВ А устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВ А включительно – как на горизонтальной, так и на вертикальной плоскостях.
Класс нагревостойкости изоляции для трансформаторов мощностью 0,063 – 2,5 кВ•А климатических исполнений У и УХЛ – Е, для трансформаторов климатического исполнения Т и трансформаторов мощностью 4,0 кВ•А исполнения У – В по ГОСТ 8865-93.
Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличаются только защитными покрытиями. По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96. По согласованию между заказчиком и изготовителем трансформаторы мощности 0,063 ... 1,0 кВ•А могут выполняться со степенью защиты контактных зажимов IР20. Корректированный уровень звуковой мощности трансформаторов не более 49 дБА как при холостом ходе, так и при номинальной нагрузке.
