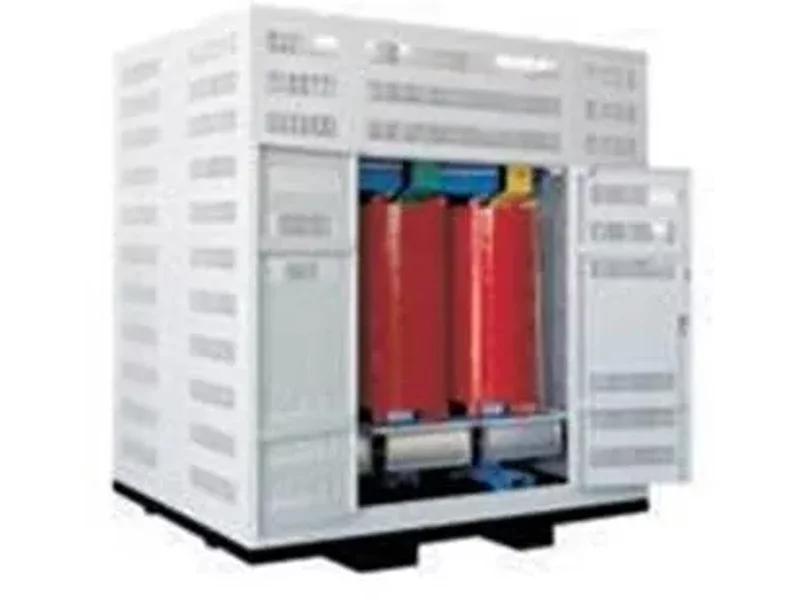

Технические характеристики сухого трансформатора с литой изоляцией ТСЗЛ/2000/10/0.4/D/Yн-11/IP31/Al
•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией) •Концепция конструкции: Стержневой •Номинальная мощность, кВа: 2000 •Номинальное напряжение на стороне ВН, кВ: 10 •Номинальное напряжение на стороне НН, кВ: 0.4 •Материал обмотки: Алюминий •Напряжение короткого замыкания Uкз(%) ± 10%: 6 •Частота питающей сети, Гц: 50 •Степень защиты кожуха (корпус): IP31 •Класс нагревостойкости изоляции: F(155°C) •Переключение без возбуждения (ПБВ), %: ±2х2,5 •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда) •Уровень шума дB(A): Менее 70 •Охлаждение: Естественное AN/AF •Высота установки над уровнем моря, м: До 1000 •Потери холостого хода ± 15%, Вт: 3050 •Потери короткого замыкания 120°C ± 10%, Вт: 14450 •Габариты трансформатора, мм: 1530*1090*1336 •Колея колес (или опор), мм: 820*1030 •Вес трансформатора без кожуха ± 10%, кг: 3510 •Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией •Тип вывода ВН и НН: Шина, либо Кабель •Расположение выводов ВН: по согласованию с заказчиком •Расположение выводов НН: по согласованию с заказчиком •Материал выводов НН: алюминий, либо медь •Габариты кожуха: 1900*1400*1800 мм •Вес трансформатора с кожухом ± 10%, кг: 3830
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора с литой изоляцией 2000 ква:
•Трансформатор •Транспортные колёса - ролики •Паспорт на трансформатор (с заключением ОТК) •Сертификат сейсмостойкости (до 9 баллов) •Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность» •Русифицированный цифровой блок температурного контроля BWDK-5700 с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа тепловой защиты •Вентиляторы 6 шт. •Комплект эксплуатационной документации на блок температурного контроля.
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора 2000 ква дан в описании. Наличие товара уточняйте у менеджера.
Чертеж сухого трансформатора ТСЗЛ 2000 ква с литой изоляцией прилагается.
Купить сухой трансформатор 2000 ква с литой изоляцией у производителя Востокэнерготранс.
Срок изготовления товара "на заказ" от 14 до 60 календарных дней.
Оплата 60% предоплата. 40% по готовности партии к отгрузке.
Доставка товара до покупателя возможна как силами поставщика (за отдельную плату), так и силами покупателя (самовывоз).
