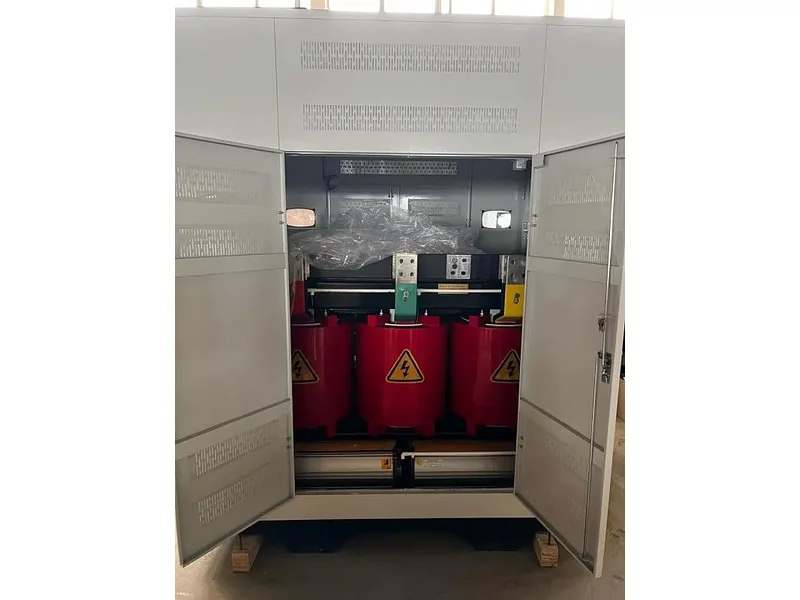

Трансформатор сухой ТСЗЛ 2500 6 0,4 IP21 DYн-11 Al с литой изоляцией

Характеристики трансформатора сухого типа с литой изоляцией 2500 квА:

Производитель: Востокэнерготранс Тип: ТСЗЛ (трехфазный, сухого типа, защищенный с литой изоляцией). Концепция конструкции: Стержневой Номинальная мощность: 2500 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0.4 Материал обмотки: Алюминий Напряжение короткого замыкания Uкз%: 6 Частота питающей сети, Гц: 50 Степень защиты кожуха (корпус): IP21 Переключение без возбуждения (ПБВ), %: ±2×2,5 Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда) Уровень шума дB (A): Менее 70 Охлаждение: Естественное AN/AF Высота установки над уровнем моря, м: До 1000 Потери холостого хода ± 15%вт, 3600 Потери короткого замыкания 120°C ± 15%, Вт: 17170 Габариты трансформатора, мм: 1570*1130*1401 Колея колес (или опор), мм: 820*1070 Вес трансформатора без кожуха, кг: 4065 Климатическое исполнение: УЗ (УХЛ3) — умеренный климат в закрытых помещениях с вентиляцией. Тип вывода ВН и НН: Шина, либо Кабель. Расположение выводов ВН: по согласованию с заказчиком.  Расположение выводов НН: по согласованию с заказчиком.  Материал выводов НН: алюминий, либо медь. Габариты трансформатора в кожухе, мм: 1950×1450×1800. Вес трансформатора в кожухе, кг: 4315.

Типовая комплектация трансформаторов

• Вентиляторы 6 шт. • Русифицированный цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа тепловой защиты. • Трансформатор. • Транспортные колёса — ролики. • Паспорт на трансформатор с отметкой ОТК. • Сертификат сейсмостойкости (до 9 баллов). • Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность». • Протокол испытаний независимой лаборатории на соответствие товара заявленным характеристикам.

Гарантийные обязательства 60 месяцев с момента передачи товара покупателю.
Чертеж сухого трансформатора ТСЗЛ 2500 ква с литой изоляцией прилагается.
Купить сухой трансформатор 2500 ква с литой изоляцией у производителя Востокэнерготранс
