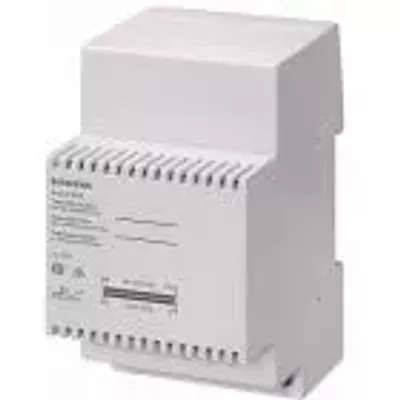

Трансформаторы для длительной нагрузки

Трансформаторы для длительной нагрузки

Трансформаторы для длительной нагрузки используются для подачи питания до 63ВА для контрольных цепей, коммутационных реле, контакторов и других установок, требующих безопасного переменного напряжения для продолжительного режима работы.

Преимущества

PTS сопротивление
Звонковые трансформаторы фирмы Siemens защищены от короткого замыкания или умеренных перегрузок сопротивлением PTC. После отключения при коротком замыкании звонковый трансформатор должен быть примерно на 30 мин обесточен для охлаждения резистора PTC.

Два вторичных напряжения
Выходы 12В могут подключаться параллельно или последовательно. При параллельном соединении они применяются, например, для 12В 16ВА, при последовательной схеме − для 24В 16ВА. Сопротивление PTC в такого рода схемах обеспечивает защиту трансформатора.

Свободны от фона переменного тока
Трансформаторы с сердечником 24, 40 и 63ВА имеют литую изоляцию, поэтому они практически свободны от фона переменного тока и, тем самым, пригодны для установки в распределительных шкафах, к которым предъявляются повышенные требования по шумовой нагрузке.

Стабильность напряжения
Согласно требованиям DIN EN 61558−2−2 к трансформаторам для длительной нагрузки допускается разница между выходным напряжением без нагрузки и выходным напряжением при расчетной нагрузке только 10%. Этим самым предъявляются очень высокие требования к конструкции трансформаторов этого типа. Их выполнение следует обеспечивать за счет высококачественных материалов сердечника и конструкции, имеющей чрезвычайно высокий КПД, как тип EI согласно DIN 41302.
