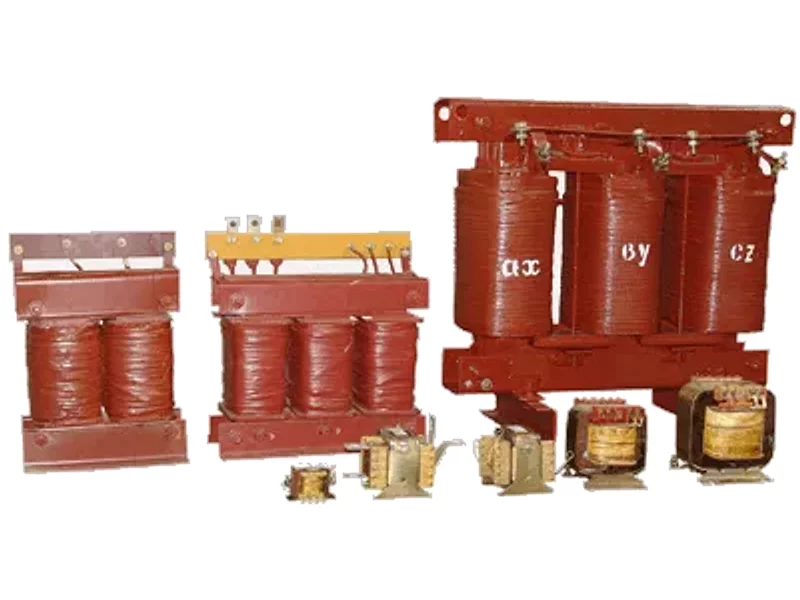

ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ НА ВИТЫХ И ШИХТОВАННЫХ МАГНИТОПРОВОДАХ ОС, ОСМ

ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ НА ВИТЫХ И ШИХТОВАННЫХ МАГНИТОПРОВОДАХ ОС, ОСМ.
Трансформаторы напряжения на витых и шихтованных магнитопроводах:

однофазные - от 10 ВА до 160 кВА, типа ОСМ; трехфазные до 250 кВА;

Напряжение обмоток любое, до 660 В включительно.

Трансформаторы серии ОСМ1

Трансформаторы серии ОСМ1 (однофазные, сухие, многоцелевого назначения) мощностью 1,163- 4,0кВ А, напряжением первичной обмотки от 220 до 660В, вторичных обмоток от 12 до 660В.
Предназначены : для питания цепей управления, местного освещения, сигнализации и автоматики.

Трансформаторы соответствуют требованиям ГОСТ 19294.
Виды климатического исполнения-У3, УХЛЗ и Т3 по ГОСТ 15150.
Трансформаторы устойчивы к воздействию вибрационных нагрузок в диапазоне частот 10-35 Гц с максимальным ускорением 0,5 g и рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000м.
Исполнение трансформаторов по условиям установки на месте работы – встраиваемые.

Трансформаторы:

мощностью 1,6; 2,5 и 4,0 кВ ٠ А устанавливаются на горизонтальной плоскости мощностью до 1,0 кВ ٠ А устанавливаются на горизонтальной и вертикальной плоскостях.

Класс нагревостойкости изоляции по ГОСТ 8865.
Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличаются только защитными покрытиями.
По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0 и имеют степень защиты IP 00 по ГОСТ 14254.
По согласованию между заказчиком и изготовителем трансформаторы могут выполняться со степенью защиты контактных зажимов I Р20.

Трансформаторы серии ОС

Трансформаторы серии ОС (однофазные, сухие, с естественным воздушным охлаждением) мощностью 6,3-160кВ А класса напряжения 0,66 кВ.
Предназначены для питания различных потребителей пониженным напряжением промышленной частоты 50Гц.

Трансформаторы соответствуют требованиям ГОСТ 11677 и ГОСТ 30297.
Вид климатического исполнения У3 по ГОСТ 15150.
Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, изменяющих параметры трансформатора в недопустимых пределах.
Трансформаторы устойчивы к воздействию вибрационных нагрузок в диапазоне частот 10-35Гц, с амплитудой ускорения 0,5 g и рассчитаны на установку на высоте над уровнем моря не более 1000м.

Исполнение трансформаторов по условиям установки на месте работы – встраиваемые, допускают установку в пространстве только на горизонтальной плоскости.
Класс нагревостойкости изоляции - В по ГОСТ 8865.
Схема и группа соединений обмоток – 1/1-0.
